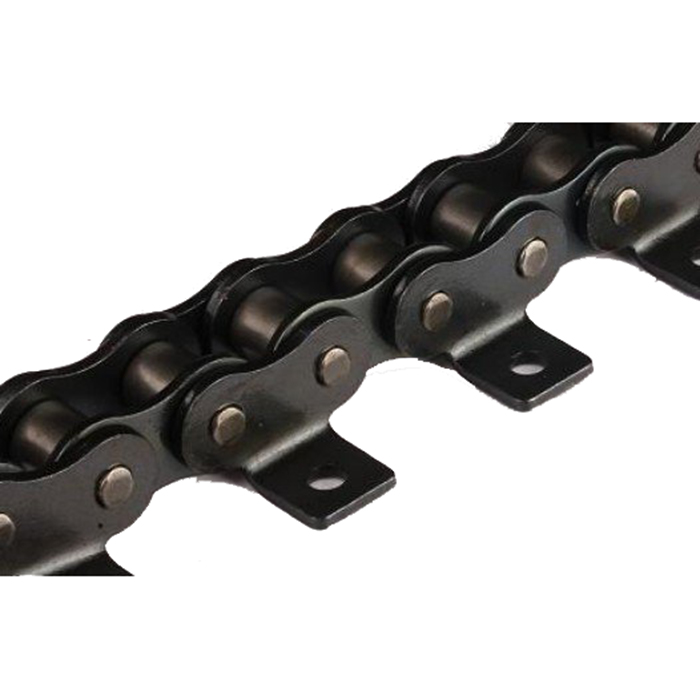

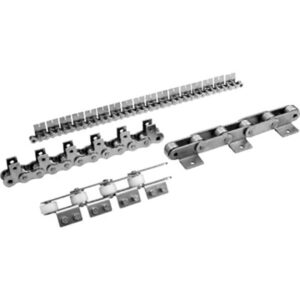

conveyor chains with attachments(M series)

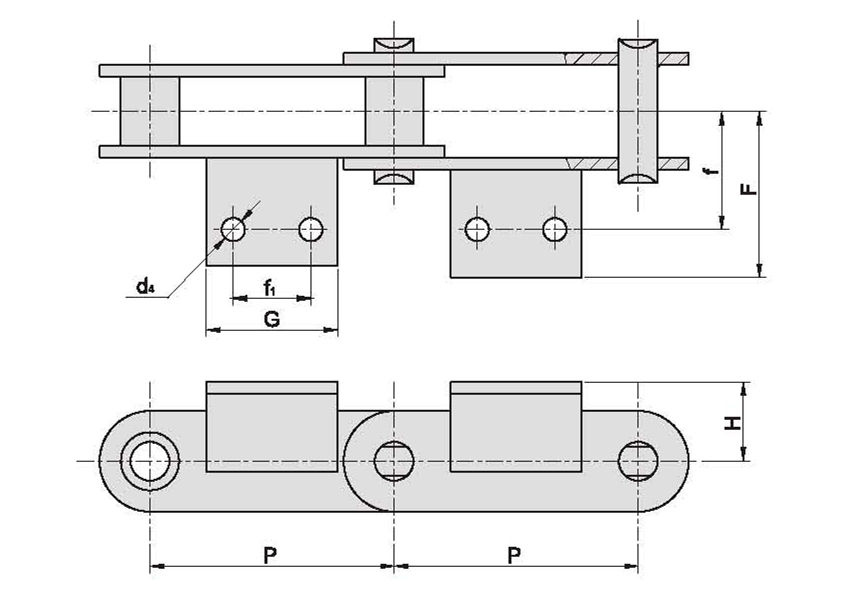

Dimensional parameters
链号 | 节距
Pitch |
附件尺寸
Attachment dimension |
角铁尺寸 Angle iron dimension | 极限拉伸载荷 Ultimate tensile strength | |||||
Chain
No. |
P | f | F | f1 | G | H | d4 | Q
min |
|
mm | mm | mm | mm | mm | mm | mm | mmxmmxmm | kN | |
M20 | 40 | * | 14 | ||||||
50 | * | 14 | |||||||
63 | 27 | 42 | 20 | 35 | 16 | 6.6 | 25X25X3 | 20 | |
80 | 35 | 50 | |||||||
100 | 30 | 65 | |||||||
M28 | 50 | * | 20 | ||||||
63 | * | 20 | |||||||
80 | 32 | 50 | 25 | 45 | 20 | 9.0 | 20X20X3 | 28 | |
100 | 40 | 60 | |||||||
125 | 65 | 85 | |||||||
M40 | 63 | * | 20 | ||||||
80 | 20 | 40 | |||||||
100 | 35 | 56 | 40 | 60 | 25 | 9.0 | 30X30X3 | 40 | |
125 | 60 | 85 | |||||||
160 | 85 | 105 | |||||||
M56 | 03 | * | 22 | ||||||
80 | * | 22 | |||||||
100 | 44 | 70 | 25 | 50 | 30 | 11 | 40X40X4 | 56 | |
125 | 50 | 75 | |||||||
160 | 85 | 110 | |||||||
M80 | 80 | 22 | |||||||
100 | * | 22 | |||||||
125 | 48 | 80 | 50 | 75 | 35 | 11 | 40X40X4 | 80 | |
160 | 85 | 110 | |||||||
200 | 125 | 150 | |||||||
250 | 125 | 150 | |||||||
315 | 125 | 150 | |||||||
M112 | 80 | * | 28 | ||||||
100 | * | 28 | |||||||
125 | 35 | 65 | |||||||
160 | 55 | 92 | 65 | 95 | 40 | 14 | 50X50X6 | 112 | |
200 | 100 | 130 | |||||||
250 | 100 | 130 | |||||||
315 | 100 | 130 | |||||||
M160 | 100 | * | 30 | ||||||
125 | * | 30 | |||||||
160 | 50 | 80 | |||||||
200 | 62 | 100 | 85 | 115 | 45 | 14 | 50X50X6 | 160 | |
250 | 145 | 175 | |||||||
315 | 145 | 175 | |||||||
400 | 145 | 175 | |||||||
M224 | 125 | * | 35 | ||||||
160 | • | 35 | |||||||
200 | 70 | 114 | 65 | 100 | 55 | 18 | 60X60X8 | 224 | |
250 | 125 | 160 | |||||||
315 | 190 | 225 | |||||||
400 | 190 | 225 | |||||||
M315 | 160 | * | 35 | ||||||
200 | 50 | 85 | |||||||
250 | 80 | 125 | 100 | 135 | 65 | 18 | 70X70X9 | 315 | |
315 | 155 | 190 | |||||||
400 | 155 | 190 | |||||||
M450 | 200 | • | 40 | ||||||
250 | 85 | 125 | |||||||
315 | 90 | 140 | 155 | 195 | 75 | 18 | 70X70X9 | 450 | |
400 | 240 | 280 | |||||||
500 | 240 | 280 | |||||||
M630 | 250 | * | 50 | ||||||
315 | 115 | 190 | 100 | 150 | 90 | 24 | 100X100X12 | 630 | |
400 | 190 | 240 | |||||||
500 | 300 | 350 | |||||||
M900 | 250 | * | 60 | ||||||
315 | 140 | 240 | 65 | 125 | 110 | 30 | 120X120X15 | 900 | |
400 | 155 | 215 | |||||||
500 | 240 | 300 |
