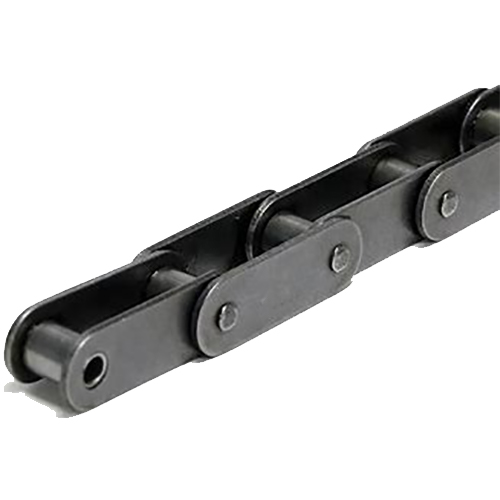

M series conveyor chains
M series metric conveyor chains refers to the roller chain or bushing chain whose chain pitch is a metric integer. It conforms to ISO and DIN standards. It mainly includes M-type solid pin conveyor chain and MT-type large roller heightening chain plate conveyor. Chain, MC type hollow pin conveyor chain;

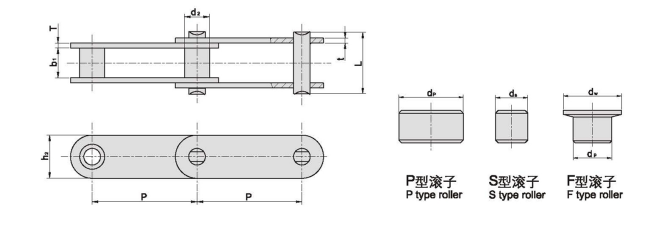

Dimensional parameters
链号
Chain No. |
节距
Pitch |
内节内宽 Width between inner plates | 套筒直径 Bush diameter | 销轴尺寸 Pin
dimensions |
链板尺寸 Plates dimensions | 滚子尺寸 Roller dimensions | 极限拉伸载荷 Ultimate tensile strength | ||||
P | b1
min |
d7
max |
d2
max |
L max | h2
max |
t/T | ds
max |
dp
max |
dw
max |
Q
min |
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN | |
M20 | 40 | 16.0 | 9.0 | 6.0 | 35.0 | 18.0 | 2.5 | 12.5 | 25.0 | 30.0 | 20 |
50 | |||||||||||
63 | |||||||||||
80 | |||||||||||
100 | |||||||||||
M28 | 63 | 18.0 | 10.0 | 7.0 | 40.0 | 20.0 | 3.0 | 15.0 | 30.0 | 36.0 | 28 |
80 | |||||||||||
100 | |||||||||||
125 | |||||||||||
160 | |||||||||||
M40 | 63 | 20.0 | 12.5 | 8.5 | 45.0 | 25.0 | 3.5 | 18.0 | 36.0 | 42.0 | 40 |
80 | |||||||||||
100 | |||||||||||
125 | |||||||||||
160 | |||||||||||
M56 | 63 | 24.0 | 15.0 | 10.0 | 52.0 | 30.0 | 4.0 | 21.0 | 42.0 | 50.0 | 56 |
80 | |||||||||||
100 | |||||||||||
125 | |||||||||||
160 | |||||||||||
M80 | 80 | 28.0 | 18.0 | 12.0 | 62.0 | 35.0 | 5.0 | 25.0 | 50.0 | 60.0 | 80 |
100 | |||||||||||
125 | |||||||||||
160 | |||||||||||
200 | |||||||||||
250 | |||||||||||
315 | |||||||||||
M112 | 80 | 32 | 21 | 15 | 73 | 40 | 6.0 | 30 | 60 | 70 | 112 |
100 | |||||||||||
125 | |||||||||||
160 | |||||||||||
200 | |||||||||||
250 | |||||||||||
315 | |||||||||||
M160 | 100 | 37 | 25 | 18 | 85 | 50 | 7.0 | 36 | 70 | 85 | 160 |
125 | |||||||||||
160 | |||||||||||
200 | |||||||||||
250 | |||||||||||
315 | |||||||||||
400 | |||||||||||
M224 | 125 | 43 | 30 | 21 | 98 | 60 | 8.0 | 42 | 85 | 100 | 224 |
160 | |||||||||||
200 | |||||||||||
250 | |||||||||||
315 | |||||||||||
400 | |||||||||||
M315 | 160 | 48 | 36 | 25 | 112 | 70 | 10.0 | 50 | 100 | 120 | 315 |
200 | |||||||||||
250 | |||||||||||
315 | |||||||||||
400 | |||||||||||
M450 | 200 | 56 | 42 | 30 | 135 | 80 | 12.0 | 60 | 120 | 140 | 450 |
250 | |||||||||||
315 | |||||||||||
400 | |||||||||||
500 | |||||||||||
M630 | 250 | 66 | 50 | 36 | 154 | 100 | 14.0 | 70 | 140 | 170 | 630 |
315 | |||||||||||
400 | |||||||||||
500 | |||||||||||
M900 | 250 | 78 | 60 | 44 | 180 | 120 | 16.0 | 85 | 170 | 210 | 900 |
315 | |||||||||||
400 | |||||||||||
500 |
