AKH Cast Iron Sheaves
Single Groove Sheaves for “4L” or “A” Belts “3L” Belts may be used with These Sheaves as Indicated in Table Below
Part No. | DIAMETERS | Type | DIMEN | SIONS | Wt less Bush. | ||||||||
〇.D. | Datum “A” | Pitch “3L” | O.L. | F | L | P | c | X | G | E | |||
AK30H | 3.05″ | 2.80″ | 2.46″ | 1 | 1 13/16″ | 3/4″ | 1 1/4″ | 7/8″ | — | 1 3/16″ | 7/16″ | 3/16″ | 1.10 |
AK32H | 3.25 | 3.00 | 2.66 | 1 | 1 13/16 | 3/4 | 1 1/4 | 7/8 | _ | 1 3/16 | 7/16 | 3/16 | 1.20 |
AK34H | 3.45 | 3.20 | 2.86 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | _ | 7/8 | 7/16 | 3/16 | 1.00 |
AK39H | 3.75 | 3.50 | 3.16 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 1.40 |
AK41H | 3.95 | 3.70 | 3.36 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 1.60 |
AK44H | 4.25 | 4.00 | 3.66 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 一 | 7/8 | 7/16 | 3/16 | 1.90 |
AK46H | 4.45 | 4.20 | 3.86 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 1.90 |
AK49H | 4.75 | 4.50 | 4.16 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 2.10 |
AK51H | 4.95 | 4.70 | 4.36 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 2.30 |
AK54H | 5.25 | 5.00 | 4.66 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | _ | 7/8 | 7/16 | 3/16 | 2.00 |
AK56H | 5.45 | 5.20 | 4.86 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 2.30 |
AK59H | 5.75 | 5.50 | 5.16 | 2 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | — | 7/8 | 7/16 | 3/16 | 2.40 |
AK61H | 5.95 | 5.70 | 5.36 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 2.50 |
AK64H | 6.25 | 6.00 | 5.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 2.70 |
AK66H | 6.45 | 6.20 | 5.86 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 2.80 |
AK69H | 6.75 | 6.50 | 6.16 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 3.20 |
AK71H | 6.95 | 6.70 | 6.36 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 3.10 |
AK74H | 7.25 | 7.00 | 6.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 3.30 |
AK79H | 7.75 | 7.50 | 7.16 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 3.50 |
AK84H | 8.25 | 8.00 | 7.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 3.60 |
AK89H | 8.75 | 8.50 | 8.16 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 4.00 |
AK94H | 9.25 | 9.00 | 8.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 4.40 |
AK99H | 9.75 | 9.50 | 9.16 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 4.70 |
AK104H | 10.25 | 10.00 | 9.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 4.50 |
AK109H | 10.75 | 10.50 | 10.16 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 5.10 |
AK114H | 11.25 | 11.00 | 10.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 5.50 |
AK124H | 12.25 | 12.00 | 11.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 6.10 |
AK134H | 13.25 | 13.00 | 12.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 7.40 |
AK144H | 14.25 | 14.00 | 13.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 7.80 |
AK154H | 15.25 | 15.00 | 14.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 8.80 |
AK184H | 18.25 | 18.00 | 17.66 | 3 | 1 1/2 | 3/4 | 1 1/4 | 9/16 | 0 | 7/8 | 7/16 | 3/16 | 11.30 |
2AKH Cast Iron Sheaves
Two Groove Sheaves for “4L” or “A” Belts “3L” Belts may be used with These Sheaves as Indicated in Table Below
Part No. | DIAMETERS | Type | DIMENSIONS | Wt. Less Bush | |||||||||
〇.D. | Datum
“A” |
Pitch “3L” | O.L. | F | L | P | C | X | G | E | |||
2AK30H | 3.05″ | 2.80″ | 2.46″ | 1 | 2 7/16″ | 13/8 | 1 1/4″ | 7/8″ | 15/16″ | 7/8″ | 7/16″ | 3/16″ | 1.40 |
2AK32H | 3.25 | 3.00 | 2.66 | 1 | 2 7/16 | 13/8 | 1 1/4 | 7/8 | 15/16 | 7/8 | 7/16 | 3/16 | 1.70 |
2AK34H | 3.45 | 3.20 | 2.86 | 1 | 2 | 13/8 | 1 1/4 | 7/16 | 1/2 | 7/8 | 7/16 | 3/16 | 1.80 |
2AK39H | 3.75 | 3.50 | 3.16 | 1 | 2 | 1 3/8 | 1 1/4 | 7/16 | 1/2 | 7/8 | 7/16 | 3/16 | 1.80 |
2AK41H | 3.95 | 3.70 | 3.36 | 2 | 1 1/2 | 13/8 | 1 1/4 | 1/16 | — | 7/8 | 7/16 | 3/16 | 1.90 |
2AK44H | 4.25 | 4.00 | 3.66 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | – | 7/8 | 7/16 | 3/16 | 2.40 |
2AK46H | 4.45 | 4.20 | 3.86 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | _ | 7/8 | 7/16 | 3/16 | 2.50 |
2AK49H | 4.75 | 4.50 | 4.16 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | – | 7/8 | 7/16 | 3/16 | 3.10 |
2AK51H | 4.95 | 4.70 | 4.36 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | – | 7/8 | 7/16 | 3/16 | 3.20 |
2AK54H | 5.25 | 5.00 | 4.66 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | – | 7/8 | 7/16 | 3/16 | 3.40 |
2AK56H | 5.45 | 5.20 | 4.86 | 2 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | – | 7/8 | 7/16 | 3/16 | 3.60 |
2AK59H | 5.75 | 5.50 | 5.16 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 3.40 |
2AK61H | 5.95 | 5.70 | 5.36 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 3.30 |
2AK64H | 6.25 | 6.00 | 5.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 3.90 |
2AK74H | 7.25 | 7.00 | 6.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 4.90 |
2AK84H | 8.25 | 8.00 | 7.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 5.80 |
2AK94H | 9.25 | 9.00 | 8.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 6.10 |
2AK104H | 10.25 | 10.00 | 9.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 7.70 |
2AK114H | 11.25 | 11.00 | 10.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 8.50 |
2AK124H | 12.25 | 12.00 | 11.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 9.50 |
2AK134H | 13.25 | 13.00 | 12.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 11.40 |
2AK144H | 14.25 | 14.00 | 13.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 11.90 |
2AK154H | 15.25 | 15.00 | 14.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 13.30 |
2AK184H | 18.25 | 18.00 | 17.66 | 3 | 1 1/2 | 1 3/8 | 1 1/4 | 1/16 | 0 | 7/8 | 7/16 | 3/16 | 16.80 |
BKH Cast Iron Sheaves
Single Groove Sheaves for “4L” or “A” Belts and “5L” or “B” Belts
DIAMETERS | DIMENSIONS | Wt. Less Bush | |||||||||||
Part No. | 〇.D. | Datum
“A” |
Datum “B” | Type | O.L. | F | L | P | C | X | G | E | |
BK30H | 3.15″ | 2.40″ | 2.80″ | 1 | 1 15/16″ | 7/8″ | 1 1/4″ | 7/8″ | _ | 1 5/16″ | 7/16″ | 3/16″ | 1.2 |
BK32H | 3.35 | 2.60 | 3.00 | 1 | 1 15/16 | 7/8 | 1 1/4 | 7/8 | — | 1 5/16 | 7/16 | 3/16 | 1.40 |
BK34H | 3.55 | 2.80 | 3.20 | 1 | 1 15/16 | 7/8 | 1 1/4 | 7/8 | 一 | 1 5/16 | 7/16 | 3/16 | 1.60 |
BK36H | 3.75 | 3.00 | 3.40 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8″ | 7/16 | 3/16 | 1.20 |
BK40H | 3.95 | 3.20 | 3.60 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 1.40 |
BK45H | 4.25 | 3.50 | 3.90 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | 7/8 | 7/16 | 3/16 | 1.80 | |
BK47H | 4.45 | 3.70 | 4.10 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | _ | 7/8 | 7/16 | 3/16 | 2.20 |
BK50H | 4.75 | 4.00 | 4.40 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.00 |
BK52H | 4.95 | 4.20 | 4.60 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.10 |
BK55H | 5.25 | 4.50 | 4.90 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.70 |
BK57H | 5.45 | 4.70 | 5.10 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | 7/8 | 7/16 | 3/16 | 2.70 | |
BK60H | 5.75 | 5.00 | 5.40 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | 一 | 7/8 | 7/16 | 3/16 | 2.50 |
BK62H | 5.95 | 5.20 | 5.60 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.60 |
BK65H | 6.25 | 5.50 | 5.90 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.80 |
BK67H | 6.45 | 5.70 | 6.10 | 2 | 1 1/2 | 7/8 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 2.90 |
BK70H | 6.75 | 6.00 | 6.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 2.80 |
BK72H | 6.95 | 6.20 | 6.60 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 3.10 |
BK75H | 7.25 | 6.50 | 6.90 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 3.30 |
BK77H | 7.45 | 6.70 | 7.10 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 3.80 |
BK80H | 7.75 | 7.00 | 7.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 3.40 |
BK85H | 8.25 | 7.50 | 7.90 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″
1/16″ |
7/8 | 7/16 | 3/16 | 3.80 |
BK90H | 8.75 | 8.00 | 8.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 4.30 |
BK95H | 9.25 | 8.50 | 8.90 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 5.00 |
BK100H | 9.75 | 9.00 | 9.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 5.20 |
BK105H | 10.25 | 9.50 | 9.90 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 5.50 |
BK110H | 10.75 | 10.00 | 10.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 6.00 |
BK115H | 11.25 | 10.50 | 10.90 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″
1/16″ |
7/8 | 7/16 | 3/16 | 6.40 |
BK120H | 11.75 | 11.00 | 11.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 6.90 |
BK130H | 12.75 | 12.00 | 12.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 6.90 |
BK140H | 13.75 | 13.00 | 13.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 8.50 |
BK150H | 14.75 | 14.00 | 14.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 9.50 |
BK160H | 15.75 | 15.00 | 15.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 9.80 |
BK190H | 18.75 | 18.00 | 18.40 | 3 | 1 9/16 | 7/8 | 1 1/4 | 1/2 | 1/16″ | 7/8 | 7/16 | 3/16 | 12.80 |
2BKH Cast Iron Sheaves
Two Groove Sheaves for “4L” or “A” elts “5L” or “B” Belts
Part No. | DIAMETERS | Type | DIMENSIONS | Wt. Less Bush | |||||||||
〇.D. | Datum
“A” |
Datum
“B” |
O.L. | F | L | P | C | X | G | E | |||
2BK32H | 3.35″ | 2.60″ | 3.00″ | 1 | 2 13/16″ | 1 3/4″ | 1 1/4″ | 7/8″ | 1 5/16″ | 7/8″ | 7/16″ | 3/16″ | 2.10 |
2BK34H | 3.55 | 2.80 | 3.20 | 1 | 2 13/16 | 1 3/4 | 1 1/4 | 7/8 | 1 5/16 | 7/8 | 7/16 | 3/16 | 2.40 |
2BK36H | 3.75 | 3.00 | 3.40 | 1 | 2 3/8 | 1 3/4 | 1 1/4 | 7/16 | 7/8 | 7/8 | 7/16 | 3/16 | 2.00 |
2BK40H | 3.95 | 3.20 | 3.60 | 1 | 2 3/8 | 1 3/4 | 1 1/4 | 7/16 | 7/8 | 7/8 | 7/16 | 3/16 | 2.40 |
2BK45H | 4.25 | 3.50 | 3.90 | 1 | 2 3/8 | 1 3/4 | 1 1/4 | 7/16 | 7/8 | 7/8 | 7/16 | 3/16 | 3.00 |
2BK47H | 4.45 | 3.70 | 4.10 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 7/8 | 7/16 | 3/16 | 2.80 | |
2BK50H | 4.75 | 4.00 | 4.40 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 3.30 |
2BK52H | 4.95 | 4.20 | 4.60 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 3.60 |
2BK55H | 5.25 | 4.50 | 4.90 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 3.90 |
2BK57H | 5.45 | 4.70 | 5.10 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | — | 7/8 | 7/16 | 3/16 | 4.30 |
2BK60H | 5.75 | 5.00 | 5.40 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 7/8 | 7/16 | 3/16 | 4.40 | |
2BK62H | 5.95 | 5.20 | 5.60 | 2 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | _ | 7/8 | 7/16 | 3/16 | 4.50 |
2BK65H | 6.25 | 5.50 | 5.90 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 4.50 |
2BK67H | 6.45 | 5.70 | 6.10 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 5.00 |
2BK70H | 6.75 | 6.00 | 6.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 5.10 |
2BK80H | 7.75 | 7.00 | 7.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 6.40 |
2BK90H | 8.75 | 8.00 | 8.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 7.60 |
2BK100H | 9.75 | 9.00 | 9.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 8.40 |
2BK110H | 10.75 | 10.00 | 10.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 9.30 |
2BK120H | 11.75 | 11.00 | 11.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 11.00 |
2BK130H | 12.75 | 12.00 | 12.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 13.10 |
2BK140H | 13.75 | 13.00 | 13.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 14.80 |
2BK160H | 15.75 | 15.00 | 15.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 17.50 |
2BK190H | 18.75 | 18.00 | 18.40 | 3 | 1 3/4 | 1 3/4 | 1 1/4 | 7/16 | 1/4 | 7/8 | 7/16 | 3/16 | 21.50 |
3BKH Cast Iron Sheaves
Three Groove Sheaves COMBINATION GROOVE for “4L” or “A”Belts and “5L” or “B” Belts
Part No. | DIAMETERS | Type | DIMENSIONS | Wt. Less Bush | |||||||||
Out – side | Datum
“A” |
Datum “B” | Inside | F | L | P | C | X | G | E | |||
3BK45H | 4.25″ | 3.5″ | 3.9″ | 2 5/8″ | 2 | 2 1/2″ | 1 1/4″ | 1/2″ | 11/16″ | 7/8″ | 7/16″ | 3/16″ | 3.90 |
3BK47H | 4.45 | 3.70 | 4.10 | 2 11/16 | 2 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 4.20 |
3BK50H | 4.75 | 4.00 | 4.40 | 3 | 2 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 4.40 |
3BK52H | 4.95 | 4.20 | 4.60 | 3 3/16 | 2 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 4.70 |
3BK55H | 5.25 | 4.50 | 4.90 | 3 1/2 | 2 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 5.10 |
3BK57H | 5.45 | 4.70 | 5.10 | 3 11/16 | 2 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 5.30 |
3BK60H | 5.75 | 5.00 | 5.40 | 4 | 3 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 5.60 |
3BK62H | 5.95 | 5.20 | 5.60 | 4 3/16 | 3 | 2 1/2 | 1 1/4 | 1/2 | 11/16 | 7/8 | 7/16 | 3/16 | 5.80 |
3BK65H | 6.25 | 5.50 | 5.90 | 4 1/2 | 3 | 2 1/2 | 1 1/4 | 29/32 | 9/32 | 7/8 | 7/16 | 3/16 | 5.80 |
3BK67H | 6.45 | 5.70 | 6.10 | 4 11/16 | 3 | 2 1/2 | 1 1/4 | 29/32 | 9/32 | 7/8 | 7/16 | 3/16 | 6.20 |
3BK70H | 6.75 | 6.00 | 6.40 | 5 | 3 | 2 1/2 | 1 1/4 | 29/32 | 9/32 | 7/8 | 7/16 | 3/16 | 6.60 |
3BK80H | 7.75 | 7.00 | 7.40 | 6 | 3 | 2 1/2 | 1 1/4 | 27/32 | 11/32 | 7/8 | 7/16 | 3/16 | 8.30 |
3BK90H | 8.75 | 8.00 | 8.40 | 7 | 3 | 2 1/2 | 1 1/4 | 27/32 | 11/32 | 7/8 | 7/16 | 3/16 | 9.80 |
3BK100H | 9.75 | 9.00 | 9.40 | 8 | 3 | 2 1/2 | 1 1/4 | 27/32 | 11/32 | 7/8 | 7/16 | 3/16 | 10.90 |
3BK110H | 10.75 | 10.00 | 10.40 | 9 | 3 | 2 1/2 | 1 1/4 | 27/32 | 11/32 | 7/8 | 7/16 | 3/16 | 12.10 |
3BK120H | 11.75 | 11.00 | 11.40 | 10 | 3 | 2 1/2 | 1 1/4 | 27/32 | 11/32 | 7/8 | 7/16 | 3/16 | 14.30 |
3BK130H | 12.75 | 12.00 | 12.40 | 11 | 3 | 2 1/2 | 1 1/4 | 25/32 | 13/32 | 7/8 | 7/16 | 3/16 | 16.20 |
3BK140H | 13.75 | 13.00 | 13.40 | 12 | 3 | 2 1/2 | 1 1/4 | 25/32 | 13/32 | 7/8 | 7/16 | 3/16 | 17.70 |
3BK160H | 15.75 | 15.00 | 15.40 | 14 | 3 | 2 1/2 | 1 1/4 | 25/32 | 13/32 | 7/8 | 7/16 | 3/16 | 21.00 |
3BK190H | 18.75 | 18.00 | 18.40 | 17 | 3 | 2 1/2 | 1 1/4 | 25/32 | 13/32 | 7/8 | 7/16 | 3/16 | 25.80 |

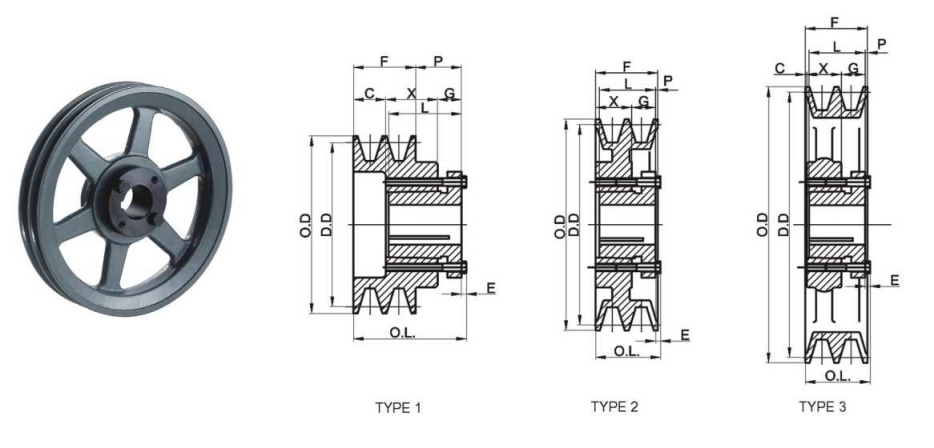

TA Gripbelt Sheaves with Split Taper Bushings
For Use with All “A” Section Belts
Bore Range | Keyseat |
1/2″—9/16″ | 1/8″x1/16″ |
5/8—7/8 | 3/16×3/32 |
15/16—1 1/4 | 1/4×1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16—2 1/4 | 1/2×1/4 |
2 5/16—2 11/16 | 5/8×5/16 |

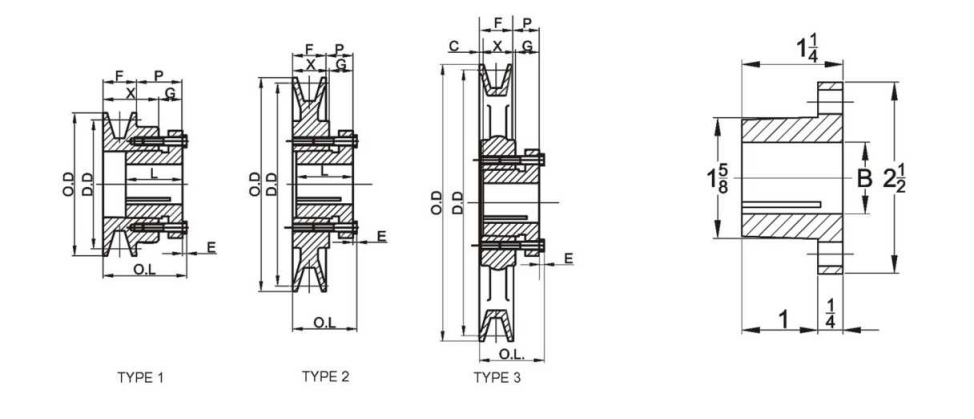

1TA Gripbelt Sheaves with Split Taper Bushings
table 1
Standard Table No.1 | Keyseats |
Bore Range | Keyseat |
1/2″—9/16″ | 1/8″x1/16″ |
5/8—7/8 | 3/16×3/32 |
15/16—1 1/4 | 1/4×1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16—2 1/4 | 1/2×1/4 |
2 5/16—2 11/16 | 5/8×5/16 |
Table 2
Part No. | Dimension | Bore | Wt | ||||||||
M | L | G | X | E | T | U | D | H | Range | .Lbs. | |
P1 | 2 3/16″ | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32 | 1 15/16″ | 3″ | 1/2″-1 3/4″ | 1 1/4 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8 | 4 1/8 | 3/4-2 11/16 | 3 1/2 |
Table 3
Datum
“A” |
Outside | Inside | Part Number | Type | Dimensions | Wt.Less
Bush. |
||||||||
Sheave | Bushing | O.L. | L | P | C | H | G | X | E | |||||
3.0″ | 3.25″ | _ | 1TA30 | P1 | 2 | 2 3/16″ | 1 15/16″ | 1 3/16″ | 0″ | 3″ | 5/8″ | 1 5/16″ | 1/4″ | 1.4 |
3.2 | 3.45 | _ | 1TA32 | P1 | 2 | 2 3/16 | 1 15/16 | 13/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 1.6 |
3.4 | 3.65 | _ | 1TA34 | P1 | 2 | 2 3/16 | 1 15/16 | 1 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 1.9 |
3.6 | 3.85 | _ | 1TA36 | P1 | 2 | 2 3/16 | 1 15/16 | 1 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 2.3 |
3.8 | 4.05 | — | 1TA38 | P1 | 2 | 2 3/16 | 1 15/16 | 1 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 2.5 |
4.0 | 4.25 | 1TA40 | P1 | 2 | 2 3/16 | 1 15/16 | 1 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 2.7 | |
4.2 | 4.45 | — | 1TA42 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | — | 1/4 | 1.8 |
4.4 | 4.65 | — | 1TA44 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | _ | — | 1/4 | 2.1 |
4.6 | 4.85 | — | 1TA46 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | _ | 1/4 | 2.5 | |
4.8 | 5.05 | — | 1TA48 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | — | 1/4 | 2.6 |
5.0 | 5.25 | _ | 1TA50 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | 一 | _ | 1/4 | 3.0 |
5.2 | 5.45 | _ | 1TA52 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | — | 1/4 | 3.4 |
5.4 | 5.65 | — | 1TA54 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | — | 1/4 | 3.5 |
5.6 | 5.85 | — | 1TA56 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | _ | _ | 1/4 | 3.8 |
5.8 | 6.05 | — | 1TA58 | P1 | 10-Sol | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | — | 1/4 | 4.1 |
6.0 | 6.25 | 4 3/4″ | 1TA60 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | 1/4 | 4.0 | |
6.2 | 6.45 | 4 15/16 | 1TA62 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | _ | _ | 1/4 | 4.0 |
6.4 | 6.65 | 5 3/16 | 1TA64 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 9/16 | 3 | — | _ | 1/4 | 4.3 |
7.0 | 7.25 | 5 13/16 | 1TA70 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 29/32 | 9/32 | 3 | 5/8 | 1 5/16 | 1/4 | 5.1 |
8.2 | 8.45 | 6 15/16 | 1TA82 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 29/32 | 9/32 | 3 | 5/8 | 1 5/16 | 1/4 | 6.6 |
9.0 | 9.25 | 7 13/16 | 1TA90 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 29/32 | 9/32 | 3 | 5/8 | 1 5/16 | 1/4 | 7.3 |
10.6 | 10.85 | 9 3/8 | 1TA106 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 29/32 | 9/32 | 3 | 5/8 | 1 5/16 | 1/4 | 8.3 |
12.0 | 12.25 | 10 13/16 | 1TA120 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/4 | 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.4 |
15.0 | 15.25 | 13 13/16 | 1TA150 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/4 | 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.0 |
18.0 | 18.25 | 16 13/16 | 1TA180 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/4 | 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.3 |
19.5 | 19.75 | 18 1/4 | 1TA195 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/4 | 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 23.5 |
24.5 | 24.75 | 23 1/4 | 1TA245 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/4 | 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.3 |
2TA Gripbelt Sheaves with Split Taper Bushings
Table No.1
Bore Range | Keyseat |
1/2″—9/16″ | 1/8″x1/16″ |
5/8—7/8 | 3/16×3/32 |
15/16—1 1/4 | 1/4×1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16—2 1/4 | 1/2×1/4 |
2 5/16—2 11/16 | 5/8×5/16 |
Table No.2
Part
No. |
Dimension | Bore Range | Wt
.Lbs. |
||||||||
M | L | G | X | E | T | U | D | H | |||
P1 | 2。/16″ | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32″ | 1 15/16″ | 3″ | 1/2″-1 3/4″ | 1 1/4 |
P2 | 33/16″ | 2 15/16 | 5/8 | 2 5/16 | 1/4 | 2 17/32 | 13/32 | 1 15/16 | 3 | 3/4-1 3/4 | 1 1/2 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8 | 4 1/8 | 3/4-2 11/16 | 3 1/2 |
Table No.3 Specifications Stock “TA”Sheaves
DIAMETERS | 2 GROOVES, F | =1 3/8″ | ||||||||||||
Datum
“A” |
Outside | Inside | Part Number | Type | Dimensions | Wt.
Less Bush. |
||||||||
Sheave | Bushing | O.L. | L | P | C | H | G | X | E | |||||
3.0″ | 3.25″ | — | 2TA30 | P1 | 2 | 2 13/16″ | 1 15/16″ | 1 3/16″ | 5/8″ | 3″ | 5/8″ | 1 15/16″ | 1/4″ | 2.0 |
3.2 | 3.45 | _ | 2TA32 | P1 | 2 | 2 13/16 | 1 15/16 | 1 3/16 | 5/8 | 3 | 5/8 | 1 15/16 | 1/4 | 2.4 |
3.4 | 3.65 | — | 2TA34 | P1 | 2 | 2 13/16 | 1 15/16 | 1 3/16 | 5/8 | 3 | 5/8 | 1 15/16 | 1/4 | 2.8 |
3.6 | 3.85 | 一 | 2TA36 | P1 | 5 | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 2.3 |
3.8 | 4.05 | — | 2TA38 | P1 | 5 | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 2.5 |
4.0 | 4.25 | _ | 2TA40 | P1 | 5 | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | 一 | 1 3/8 | 1/4 | 2.9 |
4.2 | 4.45 | — | 2TA42 | P1 | 5 | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | _ | 1 3/8 | 1/4 | 3.4 |
4.4 | 4.65 | — | 2TA44 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | _ | 1 3/8 | 1/4 | 3.8 |
4.6 | 4.85 | — | 2TA46 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 4.5 |
4.8 | 5.05 | — | 2TA48 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 5.0 |
5.0 | 5.25 | 一 | 2TA50 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | 一 | 1 3/8 | 1/4 | 5.3 |
5.2 | 5.45 | 2TA52 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | _ | 1 3/8 | 1/4 | 5.9 | |
5.4 | 5.65 | — | 2TA54 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 6.4 |
5.6 | 5.85 | — | 2TA56 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 6.9 |
5.8 | 6.05 | — | 2TA58 | P1 | 5-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | 1 3/8 | 1/4 | 7.6 |
6.0 | 6.25 | 4 3/4″ | 2TA60 | P1 | 11-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | 一 | 一 | 1/4 | 6.3 |
6.2 | 6.45 | 4 15/16 | 2TA62 | P1 | 11-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | — | — | 1/4 | 6.4 |
6.4 | 6.65 | 5 3/16 | 2TA64 | P1 | 11-Web | 2 3/16 | 1 15/16 | 5/8 | 1/16 | 3 | _ | — | 1/4 | 6.9 |
7.0 | 7.25 | 5 13/16 | 2TA70 | Q1 | 16-Web | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 8.6 |
8.2 | 8.45 | 6 15/16 | 2TA82 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.6 |
9.0 | 9.25 | 7 13/16 | 2TA90 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.5 |
10.6 | 10.85 | 9 3/8 | 2TA106 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.4 |
12.0 | 12.25 | 10 13/16 | 2TA120 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.3 |
15.0 | 15.25 | 13 13/16 | 2TA150 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.3 |
18.0 | 18.25 | 16 13/16 | 2TA180 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.8 |
19.5 | 19.75 | 18 1/4 | 2TA195 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 29.8 |
24.5 | 24.75 | 23 1/4 | 2TA245 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 15/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 38.1 |
3TA Gripbelt Sheaves with Split Taper Bushings
For Use with All “A” Section Belts
Table No.1
Bore Range | Keyseat |
1/2″—9/16″ | 1/8″x1/16″ |
5/8—7/8 | 3/16×3/32 |
15/16—1 1/4 | 1/4×1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16—2 1/4 | 1/2×1/4 |
2 5/16—2 11/16 | 5/8×5/16 |
Table No.2
Bushing Dimension
Part | Dimension | Wt | |||||||||
No. | M | L | G | X | E | T | U | D | H | Bore Range | .Lbs. |
P1 | 2 3/16″ | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32 | 1 15/16″ | 3″ | 3/4″ | 1.25 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8″ | 4 1/8 | 3/4-2 11/1 | 3.5 |
Table No.3
Specifications_Stock “TA”Sheaves
DIAMETERS | 3 GROOVES, F=2″ | |||||||||||||
Datum
“A” |
Part Number | Dimensions | Wt. | |||||||||||
Outside | Inside | Sheave | Bushing | TYPE | O.L. | L | P | C | H | G | X | E | Less
Bush. |
|
3.0″ | 3.25″ | — | 3TA30 | P1 | 3 | 3 7/16″ | 1 15/16″ | 1 3/16″ | 1 1/4″ | 3″ | 5/8″ | 2 9/16″ | 1/4″ | 2.6 |
3.2 | 3.45 | _ | 3TA32 | P1 | 3 | 3 7/16 | 1 15/16 | 1 3/16 | 1 1/4 | 3 | 5/8 | 2 9/16 | 1/4 | 3.1 |
3.4 | 3.65 | _ | 3TA34 | P1 | 3 | 3 7/16 | 1 15/16 | 1 3/16 | 1 1/4 | 3 | 5/8 | 2 9/16 | 1/4 | 3.5 |
3.6 | 3.85 | 2 3/8 | 3TA36 | P1 | 5 | 2 7/8 | 1 15/16 | 5/8 | 11/16 | 3 | _ | 1 3/8 | 1/4 | 2.9 |
3.8 | 4.05 | 2 9/16 | 3TA38 | P1 | 5 | 2 7/8 | 1 15/16 | 5/8 | 11/16 | 3 | — | 1 3/8 | 1/4 | 3.3 |
4.0 | 4.25 | 2 3/4 | 3TA40 | P1 | 5 | 2 7/8 | 1 15/16 | 5/8 | 11/16 | 3 | _ | 1 3/8 | 1/4 | 3.6 |
4.2 | 4.45 | 2 15/16 | 3TA42 | P1 | 13-Sol | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 4.0 |
4.4 | 4.65 | 3 3/16 | 3TA44 | P1 | 13-Sol | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 4.5 |
4.6 | 4.85 | 3 3/8 | 3TA46 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 5.3 |
4.8 | 5.05 | 3 9/16 | 3TA48 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 5.8 |
5.0 | 5.25 | 3 3/4 | 3TA50 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 6.3 |
5.2 | 5.45 | 3 15/16 | 3TA52 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 7.0 |
5.4 | 5.65 | 4 3/16 | 3TA54 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 7.8 |
5.6 | 5.85 | 4 3/8 | 3TA56 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 8.1 |
5.8 | 6.05 | 4 9/16 | 3TA58 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 8.8 |
6.0 | 6.25 | 4 3/4″ | 3TA60 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 7.3 |
6.2 | 6.45 | 4 15/16 | 3TA62 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 7.8 |
6.4 | 6.65 | 5 3/16 | 3TA64 | P1 | 13-Web | 2 1/4 | 1 15/16 | 0 | 1/16 | 3 | 5/8 | 1 3/8 | 1/4 | 8.6 |
7.0 | 7.25 | 5 13/16 | 3TA70 | Q1 | 13-Web | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.4 |
8.2 | 8.45 | 6 15/16 | 3TA82 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.5 |
9.0 | 9.25 | 7 13/16 | 3TA90 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.6 |
10.6 | 10.85 | 9 3/8 | 3TA106 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.0 |
12.0 | 12.25 | 10 13/16 | 3TA120 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.0 |
15.0 | 15.25 | 13 13/16 | 3TA150 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.3 |
18.0 | 18.25 | 16 13/16 | 3TA180 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 31.1 |
19.5 | 19.75 | 18 1/4 | 3TA195 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 36.8 |
24.5 | 24.75 | 23 1/4 | 3TA245 | Q1 | 13-Arm | 2 29/32 | 2 1/2 | 5/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 46.8 |
TA Gripbelt Sheaves with Split Taper Bushings
For Use with All “A” Section Belts
Table No.1
Bore Range | Keyseat |
1/2″—9/16″ | 1/8″x1/16″ |
5/8—7/8 | 3/16×3/32 |
15/16—1 1/4 | 1/4×1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16—2 1/4 | 1/2X1/4 |
2 5/16—2 11/16 | 5/8×5/16 |
Table No.2
Bushing Dimension
Part | Dimension | Bore Range | Wt | ||||||||
No. | M | L | G | X | E | T | U | D | H | .Lbs. | |
P1 | 2 3/16 | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32 | 1 15/16″ | 3″ | 1/2″-1 3/4″ | 1 1/4 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8″ | 4 1/8 | 3/4-2 11/16 | 3 1/2 |
Table No.3
Specifications—Stock “TA”Sheaves
DIAMETERS | 4 GROOVES, F=2 5/8″ | |||||||||||||
Datum
“A” |
Part Number | Dimensions | Wt. | |||||||||||
Outside | Inside | Sheave | Bushing | Type | O.L. | L | P | C | H | G | X | E | Less
Bush. |
|
3.0″ | 3.25″ | 2″ | 4TA30 | P2 | 3 | 4 1/16″ | 2 15/16″ | 1 3/16″ | 7/8″ | 3″ | 5/8″ | 2 5/16″ | 1/4″ | 2.9 |
3.2 | 3.45 | 2 | 4TA32 | P2 | 3 | 4 1/16 | 2 15/16 | 1 3/16 | 7/8 | 3 | 5/8 | 2 5/16 | 1/4 | 3.6 |
3.4 | 3.65 | 2 3/16 | 4TA34 | P2 | 3 | 4 1/16 | 2 15/16 | 13/16 | 7/8 | 3 | 5/8 | 2 5/16 | 1/4 | 4.4 |
3.6 | 3.85 | 2 3/8 | 4TA36 | P1 | 5 | 3 1/2 | 1 15/16 | 5/8 | 15/16 | 3 | — | 15/16 | 1/4 | 3.6 |
3.8 | 4.05 | 2 9/16 | 4TA38 | P1 | 5 | 3 1/2 | 1 15/16 | 5/8 | 15/16 | 3 | — | 15/16 | 1/4 | 4.0 |
4.0 | 4.25 | 2 3/4 | 4TA40 | P1 | 5 | 3 1/2 | 1 15/16 | 5/8 | 1 5/16 | 3 | _ | 15/16 | 1/4 | 4.5 |
4.2 | 4.45 | 215/16 | 4TA42 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 1 5/16 | 1/4 | 5.0 |
4.4 | 4.65 | 3 3/16 | 4TA44 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 5.3 |
4.6 | 4.85 | 3 3/8 | 4TA46 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.3 |
4.8 | 5.05 | 3 9/16 | 4TA48 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 6.8 |
5.0 | 5.25 | 3 3/4 | 4TA50 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 7.6 |
5.2 | 5.45 | 315/16 | 4TA52 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 7.9 |
5.4 | 5.65 | 4 3/16 | 4TA54 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 9.0 |
5.6 | 5.85 | 4 3/8 | 4TA56 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.3 |
5.8 | 6.05 | 4 9/16 | 4TA58 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 10.3 |
6.0 | 6.25 | 4 3/4 | 4TA60 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 8.9 |
6.2 | 6.45 | 4 15/16 | 4TA62 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.3 |
6.4 | 6.65 | 5 3/16 | 4TA64 | P1 | 13-Web | 2 7/8 | 1 15/16 | 0 | 11/16 | 3 | 5/8 | 15/16 | 1/4 | 10.3 |
7.0 | 7.25 | 5 13/16 | 4TA70 | Q1 | 13-Web | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.9 |
8.2 | 8.45 | 6 15/16 | 4TA82 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.9 |
9.0 | 9.25 | 7 13/16 | 4TA90 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.1 |
10.6 | 10.85 | 9 3/8 | 4TA106 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.8 |
12.0 | 12.25 | 10 13/16 | 4TA120 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.3 |
15.0 | 15.25 | 13 13/16 | 4TA150 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 29.5 |
18.0 | 18.25 | 16 13/16 | 4TA180 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 36.0 |
19.5 | 19.75 | 18 1/4 | 4TA195 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 43.3 |
24.5 | 24.75 | 23 1/4 | 4TA245 | Q1 | 13-Arm | 3 7/32 | 2 1/2 | 5/16 | 7/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 51.8 |

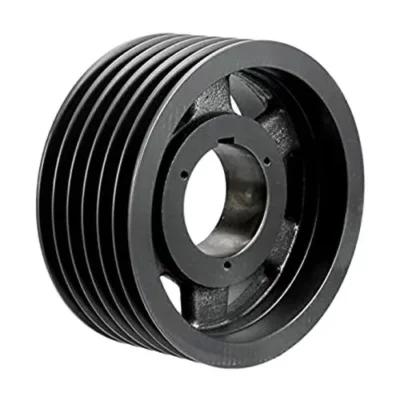

TB Gripbelt Sheaves with Split Taper Bushings
Table No.1
Bore Range | Keyseat |
1/2″ —9/16″ | 1/8″ x 1/16″ |
5/8 — 7/8 | 3/16 x 3/32 |
15/16 —1 1/4 | 1/4 x 1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16 —2 1/4 | 1/2 x 1/4 |
2 5/16 — 2 11/16 | 5/8×5/16 |
1 3/8″Bore bushings also available with 3/8″x3/16″ Keyseat.
Table No.2
Bushing Dimension
Part
No. |
Dimensions | Bore Range | Wt.
Lbs. |
||||||||
M | L | G | X | E | T | U | D | H | |||
P1 | 2 3/16″ | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32″ | 1 15/16″ | 3″ | 1/2″-1 3/4″ | 1 1/4 |
P2 | 3 3/16 | 215/16 | 5/8 | 2 5/16 | 1/4 | 2 17/32 | 13/32 | 1 15/16 | 3 | 3/4-1 3/4 | 1 1/2 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8 | 4 1/8 | 3/4-2 11/16 | 3 1/2 |
Q2 | 3 25/32 | 3 1/2 | 3/4 | 2 3/4 | 9/32 | 2 31/32 | 17/32 | 2 7/8 | 4 1/8 | 1-2 5/8 | 4 1/2 |
TB Gripbelt Sheaves with Split Taper Bushings
Table No.1
DIAMETERS 1 GROOVE,F = 1″ ;2 GROOVES,F=1 3/4″
Datum
“A” |
Datum
“B” |
Outside | Inside | Part Number | Type | Dimensions | wt.
Less Bush |
||||||||
Sheave | Bushing | O.L. | L | p | c | H | G | X | E | ||||||
3.0″ | 3.4″ | 3.75″ | — | 1TB34 | P1 | 2 | 2 5/16 | 1 15/16 | 1 1/16 | 1/8 | 3 | 5/8″ | 1 7/16 | 1/4″ | 2.0 |
3.2 | 3.6 | 3.95 | _ | 1TB36 | P1 | 2 | 2 5/16 | 1 15/16 | 1 1/16 | 1/8 | 3 | 5/8 | 1 7/16 | 1/4 | 2.3 |
3.4 | 3.8 | 4.15 | _ | 1TB38 | P1 | 2 | 2 5/16 | 1 15/16 | 1 1/16 | 1/8 | 3 | 5/8 | 1 7/16 | 1/4 | 2.6 |
3.6 | 4 | 4.35 | _ | 1TB40 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 2.1 |
3.8 | 4.2 | 4.55 | _ | 1TB42 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 2.4 |
4.0 | 4.4 | 4.75 | _ | 1TB44 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 2.8 |
4.2 | 4.6 | 4.95 | _ | 1TB46 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 3.1 |
4.4 | 4.8 | 5.15 | _ | 1TB48 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 3.5 |
4.6 | 5.0 | 5.35 | _ | 1TB50 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 3.9 |
4.8 | 5.2 | 5.55 | _ | 1TB52 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 4.1 |
5.0 | 5.4 | 5.75 | _ | 1TB54 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 4.6 |
5.2 | 5.6 | 5.95 | — | 1TB56 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 5.1 |
5.4 | 5.8 | 6.15 | _ | 1TB58 | P1 | 10-Sol. | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | _ | 1/4 | 5.6 | |
5.6 | 6 | 6.35 | 4 1/2″ | 1TB60 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 6.0 |
5.8 | 6.2 | 6.55 | 4 11/16″ | 1TB62 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 5.5 |
6.0 | 6.4 | 6.75 | 4 7/8 | 1TB64 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 5.8 |
6.2 | 6.6 | 6.95 | 5 1/16 | 1TB66 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 5.9 |
6.4 | 6.8 | 7.15 | 5 5/16 | 1TB68 | P1 | 10-Web | 2 3/16 | 1 15/16 | 5/8 | 5/16 | 3 | — | — | 1/4 | 6.1 |
6.6 | 7 | 7.35 | 5 1/2 | 1TB70 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 6.4 |
7.0 | 7.4 | 7.75 | 5 15/16 | 1TB74 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 7.3 |
7.6 | 8.0 | 8.35 | 6 1/2 | 1TB80 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 7.8 |
8.2 | 8.6 | 8.95 | 7 1/16 | 1TB86 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 15/16 | 1/4 | 8.6 |
8.6 | 9 | 9.35 | 7 1/2 | 1TB90 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 8.9 |
9.0 | 9.4 | 9.75 | 7 15/16 | 1TB94 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 9.1 |
10.6 | 11 | 11.35 | 9 7/16 | 1TB110 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 25/32 | 5/32 | 3 | 5/8 | 1 5/16 | 1/4 | 11.1 |
12.0 | 12.4 | 12.75 | 10 15/16 | 1TB124 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.8 |
13.2 | 13.6 | 13.95 | 12 1/16 | 1TB136 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.2 |
15.0 | 15.4 | 15.75 | 13 15/16 | 1TB154 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.3 |
15.6 | 16.0 | 16.35 | 14 1/2 | 1TB160 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 1TB184 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.5 |
19.5 | 20 | 20.35 | 18 1/2 | 1TB200 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.2 |
24.5 | 25 | 25.35 | 23 1/2 | 1TB250 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 42.4 |
29.5 | 30.0 | 30.35 | 28 1/2 | 1TB300 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 56.0 |
37.5 | 38.0 | 38.35 | 36 1/2 | 1TB380 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 1/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 78.0 |
3.0″ | 3.4″ | 3.75″ | — | 2TB34 | P1 | 2 | 31/16″ | 1 15/16″ | 1 1/16″ | 7/8″ | 3″ | 5/8″ | 2 3/16″ | 1/4″ | 2.9 |
3.2 | 3.6 | 3.95 | _ | 2TB36 | P1 | 2 | 3 1/16 | 1 15/16 | 1 1/16 | 7/8 | 3 | 5/8 | 2 3/16 | 1/4 | 3.8 |
3.4 | 3.8 | 4.15 | 2 5/16″ | 2TB38 | P1 | 5 | 2 5/8 | 1 15/16 | 5/8 | 7/16 | 3 | — | 1 5/16 | 1/4 | 3.0 |
3.6 | 4 | 4.35 | 2 1/2 | 2TB40 | P1 | 5 | 2 5/8 | 1 15/16 | 5/8 | 7/16 | 3 | — | 1 5/16 | 1/4 | 3.8 |
3.8 | 4.2 | 4.55 | 211/16 | 2TB42 | P1 | 5 | 2 5/8 | 1 15/16 | 5/8 | 7/16 | 3 | — | 1 5/16 | 1/4 | 3.9 |
4.0 | 4.4 | 4.75 | 2 7/8 | 2TB44 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 3.9 |
4.2 | 4.6 | 4.95 | 3 1/16 | 2TB46 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 4.5 |
4.4 | 4.8 | 5.15 | 3 5/16 | 2TB48 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 5.3 |
4.6 | 5.0 | 5.35 | 3 1/2 | 2TB50 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 5.6 |
4.8 | 5.2 | 5.55 | 311/16 | 2TB52 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 6.1 |
5.0 | 5.4 | 5.75 | 3 7/8 | 2TB54 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 6.5 |
5.2 | 5.6 | 5.95 | 4 1/16 | 2TB56 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 7.4 |
5.4 | 5.8 | 6.15 | 4 5/16 | 2TB58 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 8.0 |
5.6 | 6 | 6.35 | 4 1/2 | 2TB60 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 8.9 |
5.8 | 6.2 | 6.55 | 4 11/16 | 2TB62 | P1 | 13-Web | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 7.6 |
6.0 | 6.4 | 6.75 | 4 7/8 | 2TB64 | P1 | 13-Web | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 7.8 |
6.2 | 6.6 | 6.95 | 5 1/16 | 2TB66 | P1 | 13-Web | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 8.3 |
6.4 | 6.8 | 7.15 | 5 5/16 | 2TB68 | P1 | 13-Web | 2 3/16 | 1 15/16 | 3/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 8.8 |
6.6 | 7 | 7.35 | 5 1/2 | 2TB70 | Q1 | 13-Web | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.1 |
7.0 | 7.4 | 7.75 | 5 15/16 | 2TB74 | Q1 | 13-Web | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.5 |
7.6 | 8.0 | 8.35 | 6 1/2 | 2TB80 | Q1 | 13-Web | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.8 |
8.2 | 8.6 | 8.95 | 7 1/16 | 2TB86 | Q1 | 13-Web | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.0 |
8.6 | 9 | 9.35 | 7 1/2 | 2TB90 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.1 |
9.0 | 9.4 | 9.75 | 7 15/16 | 2TB94 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.5 |
10.6 | 11 | 11.35 | 9 7/16 | 2TB110 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.9 |
12.0 | 12.4 | 12.75 | 10 15/16 | 2TB124 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.1 |
13.2 | 13.6 | 13.95 | 12 1/16 | 2TB136 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 23.0 |
15.0 | 15.4 | 15.75 | 13 15/16 | 2TB154 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 24.8 |
15.6 | 16.0 | 16.35 | 14 1/2 | 2TB160 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 2TB184 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 32.3 |
19.5 | 20 | 20.35 | 18 1/2 | 2TB200 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 42.3 |
24.5 | 25 | 25.35 | 23 1/2 | 2TB250 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 50.3 |
29.5 | 30.0 | 30.35 | 28 1/2 | 2TB300 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 68.8 |
37.5 | 38.0 | 38.35 | 36 1/2 | 2TB380 | Q1 | 13-Arm | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 95.5 |
TB Gripbelt Sheaves with Split Taper Bushings
Table No. 1
DIAMETERS 3 GROOVE, F = 2 1/2″ ;4 GROOVES,F=3 1/4″
Datum
“A” |
Datum
“B” |
Outside | inside | Part Number | Type | Dimensions | Wt. Less Bush. | ||||||||
Sheave | Bushing | 〇.L. | L | p | c | H | G | X | E | ||||||
3.0″ | 3.4″ | 3.75″ | 2″ | 3TB34 | P2 | 3 | 3 13/16″ | 2 15/16″ | 1 1/16″ | 5/8″ | 3″ | 5/8″ | 2 5/16″ | 1/4″ | 3.8 |
3.2 | 3.6 | 3.95 | 2 1/16 | 3TB36 | P2 | 3 | 3 13/16 | 2 15/16 | 1 1/16 | 5/8 | 3 | 5/8 | 2 5/16 | 1/4 | 4.4 |
3.4 | 3.8 | 4.15 | 2 5/16 | 3TB38 | P1 | 5 | 3 3/8 | 1 15/16 | 5/8 | 13/16 | 3 | — | 1 5/16 | 1/4 | 3.8 |
3.6 | 4.0 | 4.35 | 2 1/2 | 3TB40 | P1 | 5 | 3 3/8 | 1 15/16 | 5/8 | 13/16 | 3 | — | 1 5/16 | 1/4 | 4.5 |
3.8 | 4.2 | 4.55 | 2 11/16 | 3TB42 | P1 | 5 | 3 3/8 | 1 15/16 | 5/8 | 13/16 | 3 | — | 1 5/16 | 1/4 | 4.9 |
4.0 | 4.4 | 4.75 | 2 7/8 | 3TB44 | P1 | 13-Sol. | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 5.1 |
4.2 | 4.6 | 4.95 | 3 1/16 | 3TB46 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.0 |
4.4 | 4.8 | 5.15 | 3 5/16 | 3TB48 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.3 |
4.6 | 5.0 | 5.35 | 3 1/2 | 3TB50 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.9 |
4.8 | 5.2 | 5.55 | 3 11/16 | 3TB52 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 7.5 |
5.0 | 5.4 | 5.75 | 3 7/8 | 3TB54 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 8.3 |
5.2 | 5.6 | 5.95 | 4 1/16 | 3TB56 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.0 |
5.4 | 5.8 | 6.15 | 4 5/16 | 3TB58 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.6 |
5.6 | 6.0 | 6.35 | 4 1/2 | 3TB60 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 10.5 |
5.8 | 6.2 | 6.55 | 4 11/16 | 3TB62 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.4 |
6.0 | 6.4 | 6.75 | 4 7/8 | 3TB64 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.5 |
6.2 | 6.6 | 6.95 | 5 1/16 | 3TB66 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 10.0 |
6.4 | 6.8 | 7.15 | 5 5/16 | 3TB68 | P1 | 13-Web | 2 3/4 | 1 15/16 | 0 | 9/16 | 3 | 5/8 | 1 5/16 | 1/4 | 10.4 |
6.6 | 7.0 | 7.35 | 5 1/2 | 3TB70 | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.0 |
7.0 | 7.4 | 7.75 | 5 15/16 | 3TB74 | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.3 |
7.6 | 8.0 | 8.35 | 6 1/2 | 3TB80 | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.3 |
8.2 | 8.6 | 8.95 | 7 1/16 | 3TB86 | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.9 |
8.6 | 9.0 | 9.35 | 7 1/2 | 3TB90 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.1 |
9.0 | 9.4 | 9.75 | 7 15/16 | 3TB94 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.0 |
10.6 | 11.0 | 11.35 | 9 7/16 | 3TB110 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.3 |
12.0 | 12.4 | 12.75 | 10 15/16 | 3TB124 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.4 |
13.2 | 13.6 | 13.95 | 12 1/16 | 3TB136 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.4 |
15.0 | 15.4 | 15.75 | 13 15/16 | 3TB154 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 29.8 |
15.6 | 16.0 | 16.35 | 14 1/2 | 3TB160 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 32.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 3TB184 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 37.8 |
19.5 | 20.0 | 20.35 | 18 1/2 | 3TB200 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 49.9 |
24.5 | 25.0 | 25.35 | 23 1/2 | 3TB250 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 61.0 |
29.5 | 30.0 | 30.35 | 28 1/2 | 3TB300 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 78.5 |
37.5 | 38.0 | 38.35 | 36 1/2 | 3TB380 | Q1 | 13-Arm | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 110.0 |
3.0″ | 3.4″ | 3.75″ | 2″ | 4TB34 | P2 | 3 | 4 9/16″ | 2 15/16″ | 1 1/16″ | 1 3/8″ | 3__ | 5/8″ | 2 5/16″ | 1/4″ | 4.5 |
3.2 | 3.6 | 3.95 | 2 1/16 | 4TB36 | P2 | 3 | 4 9/16 | 2 15/16 | 1 1/16 | 1 3/8 | 3 | 5/8 | 2 5/16 | 1/4 | 5.3 |
3.4 | 3.8 | 4.15 | 2 5/16 | 4TB38 | P1 | 5 | 4 1/8 | 1 15/16 | 5/8 | 1 15/16 | 3 | — | 1 5/16 | 1/4 | 4.8 |
3.6 | 4.0 | 4.35 | 2 1/2 | 4TB40 | P1 | 5 | 4 1/8 | 1 15/16 | 5/8 | 1 15/16 | 3 | — | 1 5/16 | 1/4 | 5.5 |
3.8 | 4.2 | 4.55 | 2 11/16 | 4TB42 | P1 | 5 | 4 1/8 | 1 15/16 | 5/8 | 1 15/16 | 3 | — | 1 5/16 | 1/4 | 5.9 |
4.0 | 4.4 | 4.75 | 2 7/8 | 4TB44 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.5 |
4.2 | 4.6 | 4.95 | 3 1/16 | 4TB46 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 7.1 |
4.4 | 4.8 | 5.15 | 3 5/16 | 4TB48 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 7.5 |
4.6 | 5.0 | 5.35 | 3 1/2 | 4TB50 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 15/16 | 3 | 5/8 | 1 5/16 | 1/4 | 8.3 |
4.8 | 5.2 | 5.55 | 3 11/16 | 4TB52 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.1 |
5.0 | 5.4 | 5.75 | 3 7/8 | 4TB54 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 15/16 | 3 | 5/8 | 1 5/16 | 1/4 | 9.6 |
5.2 | 5.6 | 5.95 | 4 1/16 | 4TB56 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 10.6 |
5.4 | 5.8 | 6.15 | 4 5/16 | 4TB58 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 15/16 | 3 | 5/8 | 1 5/16 | 1/4 | 11.6 |
5.6 | 6.0 | 6.35 | 4 1/2 | 4TB60 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 11.9 |
5.8 | 6.2 | 6.55 | 4 11/16 | 4TB62 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 11.1 |
6.0 | 6.4 | 6.75 | 4 7/8 | 4TB64 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 11.8 |
6.2 | 6.6 | 6.95 | 5 1/16 | 4TB66 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 12.0 |
6.4 | 6.8 | 7.15 | 5 5/16 | 4TB68 | P1 | 13-Web | 3 1/2 | 1 15/16 | 0 | 1 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 12.5 |
6.6 | 7.0 | 7.35 | 5 1/2 | 4TB70 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.3 |
7.0 | 7.4 | 7.75 | 5 15/16 | 4TB74 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.3 |
7.6 | 8.0 | 8.35 | 6 1/2 | 4TB80 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.0 |
8.2 | 8.6 | 8.95 | 7 1/16 | 4TB86 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.8 |
8.6 | 9.0 | 9.35 | 7 1/2 | 4TB90 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.6 |
9.0 | 9.4 | 9.75 | 7 15/16 | 4TB94 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.1 |
10.6 | 11.0 | 11.35 | 9 7/16 | 4TB110 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.8 |
12.0 | 12.4 | 12.75 | 10 15/16 | 4TB124 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.5 |
13.2 | 13.6 | 13.95 | 12 1/16 | 4TB136 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 31.5 |
15.0 | 15.4 | 15.75 | 13 15/16 | 4TB154 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 36.0 |
15.6 | 16.0 | 16.35 | 141/2 | 4TB160 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 39.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 4TB184 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 44.8 |
19.5 | 20.0 | 20.35 | 181/2 | 4TB200 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 57.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 4TB250 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 69.5 |
29.5 | 30.0 | 30.35 | 28 1/2 | 4TB300 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 90.8 |
37.5 | 38.0 | 38.35 | 36 1/2 | 4TB380 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 125.0 |
TB Gripbelt Sheaves with Split Taper Bushings
Table No.1 Specifications-Stock”TB”Sheaves
DIAMETERS 5 GROOVES, F = 4″;6 GROOVES,F=4 3/4″
Datum
“A” |
Datum
“B” |
Outside | Inside | Part Number | Type | Dimensions | Wt. Less Bush. | ||||||||
Sheave | Bushing | 〇L | L | p | c | H | G | X | E | ||||||
3.0″ | 3.4″ | 3.75″ | 2″ | 5TB34 | P2 | 3 | 5 5/16″ | 2 15/16″ | 1 1/16″ | 2 1/8″ | 3__ | 5/8″ | 2 5/16″ | 1/4″ | 5.3 |
3.2 | 3.6 | 3.95 | 21/16 | 5TB36 | P2 | 3 | 5 5/16 | 2 15/16 | 11/16 | 2 1/8 | 3 | 5/8 | 2 5/16 | 1/4 | 6.1 |
3.4 | 3.8 | 4.15 | 2 5/16 | 5TB38 | P2 | 5 | 4 7/8 | 2 15/16 | 5/8 | 1 11/16 | 3 | — | 2 5/16 | 1/4 | 6.1 |
3.6 | 4.0 | 4.35 | 2 1/2 | 5TB40 | P2 | 5 | 4 7/8 | 2 15/16 | 5/8 | 1 11/16 | 3 | — | 2 5/16 | 1/4 | 7.0 |
3.8 | 4.2 | 4.55 | 2 11/16 | 5TB42 | P2 | 5 | 4 7/8 | 2 15/16 | 5/8 | 1 11/16 | 3 | — | 2 5/16 | 1/4 | 7.8 |
4.0 | 4.4 | 4.75 | 2 7/8 | 5TB44 | P2 | 13-Web | 4 1/4 | 2 15/16 | 0 | 1 1/16 | 3 | 5/8 | 2 5/16 | 1/4 | 8.5 |
4.2 | 4.6 | 4.95 | 31/16 | 5TB46 | P2 | 13-Web | 4 1/4 | 2 15/16 | 0 | 1 1/16 | 3 | 5/8 | 2 5/16 | 1/4 | 9.8 |
4.4 | 4.8 | 5.15 | 3 5/16 | 5TB48 | P2 | 13-Web | 4 1/4 | 2 15/16 | 0 | 1 1/16 | 3 | 5/8 | 2 5/16 | 1/4 | 10.5 |
4.6 | 5.0 | 5.35 | 3 1/2 | 5TB50 | P2 | 13-Web | 4 1/4 | 2 15/16 | 0 | 1 1/16 | 3 | 5/8 | 2 5/16 | 1/4 | 11.6 |
4.8 | 5.2 | 5.55 | 3 11/16 | 5TB52 | P2 | 13-Web | 4 1/4 | 2 15/16 | 0 | 1 1/16 | 3 | 5/8 | 2 5/16 | 1/4 | 12.5 |
5.0 | 5.4 | 5.75 | 3 7/8 | 5TB54 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.4 |
5.2 | 5.6 | 5.95 | 4 1/16 | 5TB56 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.8 |
5.4 | 5.8 | 6.15 | 4 5/16 | 5TB58 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.8 |
5.6 | 6.0 | 6.35 | 4 1/2 | 5TB60 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.8 |
5.8 | 6.2 | 6.55 | 4 11/16 | 5TB62 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.6 |
6.0 | 6.4 | 6.75 | 4 7/8 | 5TB64 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.4 |
6.2 | 6.6 | 6.95 | 51/16 | 5TB66 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.1 |
6.4 | 6.8 | 7.15 | 5 5/16 | 5TB68 | Q1 | 13-Web | 4 9/32 | 2 1/2 | 0 | 1 1/2 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.9 |
6.6 | 7.0 | 7.35 | 5 1/2 | 5TB70 | Q2 | 13-Web | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 20.9 |
7.0 | 7.4 | 7.75 | 5 15/16 | 5TB74 | Q2 | 13-Web | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 19.8 |
7.6 | 8.0 | 8.35 | 6 1/2 | 5TB80 | Q2 | 13-Web | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 22.3 |
8.2 | 8.6 | 8.95 | 71/16 | 5TB86 | Q2 | 13-Web | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 29.5 |
8.6 | 9.0 | 9.35 | 7 1/2 | 5TB90 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 28.6 |
9.0 | 9.4 | 9.75 | 7 15/16 | 5TB94 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 29.5 |
10.6 | 11.0 | 11.35 | 9 7/16 | 5TB110 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.8 |
12.0 | 12.4 | 12.75 | 10 15/16 | 5TB124 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 35.4 |
13.2 | 13.6 | 13.95 | 12 1/16 | 5TB136 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 41.0 |
15.0 | 15.4 | 15.75 | 13 15/16 | 5TB154 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 45.3 |
15.6 | 16.0 | 16.35 | 141/2 | 5TB160 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 48.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 5TB184 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 57.3 |
19.5 | 20.0 | 20.35 | 181/2 | 5TB200 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 66.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 5TB250 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 82.5 |
29.5 | 30.0 | 30.35 | 28 1/2 | 5TB300 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 117.0 |
37.5 | 38.0 | 38.35 | 36 1/2 | 5TB380 | Q2 | 13-Arm | 4 13/32 | 3 1/2 | 1/8 | 5/8 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 159.0 |
3.0″ | 3.4″ | 3.75″ | 2__ | 6TB34 | P2 | 3 | 6 1/16″ | 2 15/16″ | 11/16″ | 2 7/8″ | 3″ | 5/8″ | 2 5/16″ | 1/4″ | 6.1 |
3.2 | 3.6 | 3.95 | 2 1/16 | 6TB36 | P2 | 3 | 6 1/16 | 2 15/16 | 11/16 | 2 7/8 | 3 | 5/8 | 2 5/16 | 1/4 | 7.3 |
3.4 | 3.8 | 4.15 | 2 5/16 | 6TB38 | P2 | 5 | 5 5/8 | 2 15/16 | 5/8 | 2 7/16 | 3 | — | 2 5/16 | 1/4 | 7.0 |
3.6 | 4.0 | 4.35 | 2 1/2 | 6TB40 | P2 | 5 | 5 5/8 | 2 15/16 | 5/8 | 2 7/16 | 3 | — | 2 5/16 | 1/4 | 8.1 |
3.8 | 4.2 | 4.55 | 2 11/16 | 6TB42 | P2 | 5 | 5 5/8 | 2 15/16 | 5/8 | 2 7/16 | 3 | — | 2 5/16 | 1/4 | 9.3 |
4.0 | 4.4 | 4.75 | 2 7/8 | 6TB44 | P2 | 13-Web | 5 | 2 15/16 | 0 | 1 13/16 | 3 | 5/8 | 2 5/16 | 1/4 | 9.9 |
4.2 | 4.6 | 4.95 | 31/16 | 6TB46 | P2 | 13-Web | 5 | 2 15/16 | 0 | 1 13/16 | 3 | 5/8 | 2 5/16 | 1/4 | 11.0 |
4.4 | 4.8 | 5.15 | 3 5/16 | 6TB48 | P2 | 13-Web | 5 | 2 15/16 | 0 | 1 13/16 | 3 | 5/8 | 2 5/16 | 1/4 | 11.8 |
4.6 | 5.0 | 5.35 | 3 1/2 | 6TB50 | P2 | 13-Web | 5 | 2 15/16 | 0 | 1 13/16 | 3 | 5/8 | 2 5/16 | 1/4 | 12.9 |
4.8 | 5.2 | 5.55 | 3 11/16 | 6TB52 | P2 | 13-Web | 5 | 2 15/16 | 0 | 1 13/16 | 3 | 5/8 | 2 5/16 | 1/4 | 14.8 |
5.0 | 5.4 | 5.75 | 3 7/8 | 6TB54 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.8 |
5.2 | 5.6 | 5.95 | 4 1/16 | 6TB56 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.3 |
5.4 | 5.8 | 6.15 | 4 5/16 | 6TB58 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.5 |
5.6 | 6.0 | 6.35 | 4 1/2 | 6TB60 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.4 |
5.8 | 6.2 | 6.55 | 4 11/16 | 6TB62 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.4 |
6.0 | 6.4 | 6.75 | 4 7/8 | 6TB64 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.6 |
6.2 | 6.6 | 6.95 | 51/16 | 6TB66 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.5 |
6.4 | 6.8 | 7.15 | 5 5/16 | 6TB68 | Q1 | 13-Web | 5 1/32 | 2 1/2 | 0 | 2 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.8 |
6.6 | 7.0 | 7.35 | 5 1/2 | 6TB70 | Q2 | 15-Web | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 22.8 |
7.0 | 7.4 | 7.75 | 5 15/16 | 6TB74 | Q2 | 15-Web | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 26.5 |
7.6 | 8.0 | 8.35 | 6 1/2 | 6TB80 | Q2 | 15-Web | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 24.1 |
8.2 | 8.6 | 8.95 | 71/16 | 6TB86 | Q2 | 15-Web | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.1 |
8.6 | 9.0 | 9.35 | 7 1/2 | 6TB90 | Q2 | 15-Web | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 30.6 |
9.0 | 9.4 | 9.75 | 7 15/16 | 6TB94 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.8 |
10.6 | 11.0 | 11.35 | 9 7/16 | 6TB110 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.6 |
12.0 | 12.4 | 12.75 | 10 15/16 | 6TB124 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 39.8 |
13.2 | 13.6 | 13.95 | 12 1/16 | 6TB136 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 44.9 |
15.0 | 15.4 | 15.75 | 13 15/16 | 6TB154 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 49.9 |
15.6 | 16.0 | 16.35 | 14 1/2 | 6TB160 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 54.0 |
18.0 | 18.4 | 18.75 | 16 15/16 | 6TB184 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 62.0 |
19.5 | 20.0 | 20.35 | 18 1/2 | 6TB200 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 74.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 6TB250 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 89.5 |
29.5 | 30.0 | 30.35 | 28 1/2 | 6TB300 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 128.0 |
37.5 | 38.0 | 38.35 | 36 1/2 | 6TB380 | Q2 | 15-Arm | 4 25/32 | 3 1/2 | 1/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 179.0 |
B Gripbelt Sheaves with Split Taper Bushings
For Use with All “A” and ”B” Section Belt
Table No. 1
Bore Range | Keyseat |
3/4″-7/8″ | 3/16″ x 3/32″ |
15/16-1 1/4 | 1/4x 1/8 |
1 5/16 -1 3/8 | 5/16×5/32 |
1 7/16 -1 3/4 | 3/8×3/16 |
1 13/16-2 1/4 | 1/2 x 1/4 |
2 5/16-2 3/4 | 5/8×5/16 |
2 13/16-3 1/4 | 3/4 x 3/8 |
3 3/8-3 3/4 | 7/8×7/16 |
1 3/8 Bore Bushing also available with 3/8
x3/16″ Keyseat.
Table No.2 Bushing Dimensions
Part
No. |
Dimensions | Bore Range | Wt. Lbs | ||||||||
M | L | G | X | E | T | U | D | H | |||
Q1 | 2 25/32″ | 2 1/2″ | 3/4″ | 1 3/4M | 9/32″ | 1 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 3/4″—2 11/16″ | 3 1/2 |
R1 | 3 5/32 | 2 7/8 | 7/8 | 2 | 9/32 | 2 1/4 | 5/8 | 4 | 5 3/8 | 1 1/8—3 3/4 | 7 1/2 |
Q2 | 3 25/32″ | 3 1/2″ | 3/4″ | 2 3/4″ | 9/32″ | 2 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 1″—2 5/8″ | 4 1/2 |
R2 | 5 5/32 | 4 7/8″ | 7/8 | 4 | 9/32 | 4 1/4 | 5/8 | 4 | 5 3/8 | 1 3/8—3 5/8 | 11 |
S1 | 4 3/4 | 4 3/8 | 1 1/16 | 3 5/16 | 3/8 | 3 5/8 | 3/4 | 4 5/8 | 6 3/8 | 1 11/16—4 1/4 | 13 1/2 |
UO | 5 23/32 | 5 1/4 | 1 1/2 | 3 3/4 | 15/32 | 4 3/16 | 1 1/16 | 6 | 8 3/8 | 2 3/8—3 3/16 | 30 |
UO | 5 13/32 | 4 15/16 | 1 3/16 | 3 3/4 | 15/32 | 4 3/16 | 3/4 | 6 | 8 3/8 | 3 1/4—5 1/2 | 27 |
B Gripbelt Sheaves with Split Taper Bushings
Table No. 1
For Use with All “A” and “B” section Belts
Specifications—Stock “B” Sheaves
DIAMETERS | 2 GROOVES, F = 1 3/4″ | ||||||||||||||
Datum
“A” |
Datum
“B” |
Out-
side |
Part Number | Dimensions | Wt. | ||||||||||
Inside | Sheave | Bushing | Type | OL | L | p | c | H | G | X | E | Less
Bush. |
|||
5.0″ | 5.4″ | 5.75″ | — | 2B54Q | Q1 | 5 | 2 25/32″ | 2 1/2″ | 3/4″ | 0″ | 4 1/8M | — | 1 3/4″ | 9/32″ | 6.0 |
5.20 | 5.60 | 5.95 | — | 2B56Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | — | 1 3/4 | 9/32 | 7.3 |
5.40 | 5.80 | 6.15 | — | 2B58Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | — | 1 3/4 | 9/32 | 7.9 |
5.60 | 6.00 | 6.35 | — | 2B60Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | — | 1 3/4 | 9/32 | 8.9 |
5.80 | 6.20 | 6.55 | 一 | 2B62Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | _ | 1 3/4 | 9/32 | 9.4 |
6.00 | 6.40 | 6.75 | _ | 2B64Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | _ | 1 3/4 | 9/32 | 10.1 |
6.20 | 6.60 | 6.95 | — | 2B66Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | — | 1 3/4 | 9/32 | in |
6.40 | 6.80 | 7.15 | — | 2B68Q | Q1 | 5 | 2 25/32 | 2 1/2 | 3/4 | 0 | 4 1/8 | — | 1 3/4 | 9/32 | 12.3 |
15.00 | 15.40 | 15.75 | 13 7/8″ | 2B154R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8″ | 2 | 9/32 | 30.6 |
15.60 | 16.00 | 16.35 | 14 1/2 | 2B160R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 32.0 |
18.00 | 18.40 | 18.75 | 16 7/8 | 2B184R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 39.1 |
19.50 | 20.00 | 20.35 | 18 1/2 | 2B200R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 43.5 |
24.50 | 25.00 | 25.35 | 23 1/2 | 2B250R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 58.0 |
29.50 | 30.00 | 30.35 | 28 1/2 | 2B300R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 81.0 |
37.50 | 38.00 | 38.35 | 36 1/2 | 2B380R | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 92.0 |
Table No.2
DIAMETERS
3 GROOVES, F = 2 1/2″
Datum
“A” |
Datum
“B” |
Out-
side |
Part Number | Dimensions | Wt. | ||||||||||
Inside | Sheave | Bushing | Type | OL | L | P | c | H | G | X | E | Less
Bush. |
|||
5.0″ | 5.4″ | 5.75″ | 3 7/8″ | 3B54Q | Q1 | 5 | 3 17/32″ | 2 1/2″ | 3/4″ | 3/4″ | 4 1/8″ | _ | 1 3/4″ | 9/32″ | 7.9 |
5.20 | 5.60 | 5.95 | 4 1/16 | 3B56Q | Q1 | 5 | 3 17/32 | 2 1/2 | 3/4 | 3/4 | 4 1/8 | _ | 1 3/4 | 9/32 | 9.0 |
5.40 | 5.80 | 6.15 | 4 1/4 | 3B58Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4″ | 1 3/4 | 9/32 | 9.4 |
5.60 | 6.00 | 6.35 | 4 7/16 | 3B60Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.4 |
5.80 | 6.20 | 6.55 | 411/16 | 3B62Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.3 |
6.00 | 6.40 | 6.75 | 4 7/8 | 3B64Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.1 |
6.20 | 6.60 | 6.95 | 51/16 | 3B66Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.0 |
6.40 | 6.80 | 7.15 | 5 1/4 | 3B68Q | Q1 | 13-Web | 3 5/32 | 2 1/2 | 3/8 | 3/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.3 |
15.00 | 15.40 | 15.75 | 13 7/8 | 3B154R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 35.5 |
15.60 | 16.00 | 16.35 | 14 1/2 | 3B160R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 38.0 |
18.00 | 18.40 | 18.75 | 16 7/8 | 3B184R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 44.8 |
19.50 | 20.00 | 20.35 | 18 1/2 | 3B200R | R1 | 13-Arm | 313/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 50.3 |
24.50 | 25.00 | 25.35 | 23 1/2 | 3B250R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 65.0 |
29.50 | 30.00 | 30.35 | 28 1/2 | 3B300R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 89.0 |
37.50 | 38.00 | 38.35 | 36 1/2 | 3B380R | R1 | 13-Arm | 3 13/32 | 2 7/8 | 5/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 106 |
Table No.3 | |||||||||||||||
DIAMETERS | 4 GROOVES,F=3 1/4″ | ||||||||||||||
Datum
“A” |
Datum
“B” |
Out-
side |
Part Number | Dimensions | Wt. | ||||||||||
Inside | Sheave | Bushing | Type | OL | L | p | c | H | G | X | E | Less
Bush. |
|||
5.0″ | 5.4″ | 5.75″ | 3 7/8″ | 4B54Q | Q1 | 5 | 4 9/32″ | 2 1/2″ | 3/4″ | 1 1/2″ | 4 1/8″ | _ | 1 3/4″ | 9/32 | 9.30 |
5.20 | 5.60 | 5.95 | 4 1/16 | 4B56Q | Q1 | 5 | 4 9/32 | 2 1/2 | 3/4 | 1 1/2 | 4 1/8 | — | 1 3/4 | 9/32 | 10.5 |
5.40 | 5.80 | 6.15 | 4 1/4 | 4B58Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4__ | 1 3/4 | 9/32 | 11.5 |
5.60 | 6.00 | 6.35 | 4 7/16 | 4B60Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.6 |
5.80 | 6.20 | 6.55 | 411/16 | 4B62Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.6 |
6.00 | 6.40 | 6.75 | 4 7/8 | 4B64Q | Q1 | 13-Web | 317/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.1 |
6.20 | 6.60 | 6.95 | 5 1/16 | 4B66Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.8 |
6.40 | 6.80 | 7.15 | 5 1/4 | 4B68Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.9 |
15.00 | 15.40 | 15.75 | 13 7/8 | 4B154R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 40.1 |
15.60 | 16.00 | 16.35 | 14 1/2 | 4B160R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 44.0 |
18.00 | 18.40 | 18.75 | 16 7/8 | 4B184R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 50.3 |
19.50 | 20.00 | 20.35 | 18 1/2 | 4B200R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 54.0 |
24.50 | 25.00 | 25.35 | 23 1/2 | 4B250R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 71.0 |
29.50 | 30.00 | 30.35 | 281/2 | 4B300R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 99.0 |
37.50 | 38.00 | 38.35 | 36 1/2 | 4B380R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 126 |
B Gripbelt Sheaves with Split Taper Bushings
For Use with All “A” and “B” section Belts
Table No. 1 Specifications-Stock “B” Sheaves
DIAMETERS | 5 GROOVES, F = 4″ | ||||||||||||||
Datum | Datum | Outsid | Inside | Part Number | Dimensions | Wt. | |||||||||
“A” | “B” | e | Sheave | Bushing | TYPE | OL | L | p | c | H | G | X | E | Bush. | |
6.6″ | 7.0″ | 7.35″ | 5 1/2″ | 5B70R | R1 | 15-Web | 4 5/32″ | 2 7/8._ | 1/8″ | 1″ | 5 3/8″ | 7/8″ | 2″ | 9/32″ | 17.0 |
7.0 | 7.4 | 7.75 | 5 7/8 | 5B74R | R1 | 15-Web | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 20.3 |
7.6 | 8.0 | 8.35 | 6 1/2 | 5B80R | R1 | 15-Web | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 24.8 |
8.2 | 8.6 | 8.95 | 7 1/16 | 5B86R | R1 | 15-Web | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 27.3 |
8.6 | 9.0 | 9.35 | 71/2 | 5B90R | R1 | 15-Web | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 29.1 |
9.0 | 9.4 | 9.75 | 7 7/8 | 5B94R | R1 | 15-Web | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 30.0 |
10.6 | 11.0 | 11.35 | 9 1/2 | 5B110R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 32.8 |
12.0 | 12.4 | 12.75 | 10 7/8 | 5B124R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 36.0 |
13.2 | 13.6 | 13.95 | 12 1/16 | 5B136R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 40.3 |
15.0 | 15.4 | 15.75 | 13 7/8 | 5B154R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 45.0 |
15.6 | 16.0 | 16.35 | 14 1/2 | 5B160R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 48.0 |
18.0 | 18.4 | 18.75 | 16 7/8 | 5B184R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 54.0 |
19.5 | 20.0 | 20.35 | 18 1/2 | 5B200R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 64.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 5B250R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 79.0 |
29.5 | 30.0 | 30.35 | 28 1/2 | 5B300R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 115 |
37.5 | 38.0 | 38.35 | 36 1/2 | 5B380R | R1 | 15-Arm | 4 5/32 | 2 7/8 | 1/8 | 1 | 5 3/8 | 7/8 | 2 | 9/32 | 150 |
Table No.2
DIAMETERS 6 GROOVES, F = 4 3/4″
Datum
“A” |
Datum
“B” |
Outsid
e |
Inside | Part Number | Type | Dimensions | wt.
Less Bush. |
||||||||
Sheave | Bushing | OL | L | p | c | H | G | X | E | ||||||
6.6″ | 7.0″ | 7.35″ | 5 1/2″ | 6B70R | R1 | 15-Web | 4 3/4″ | 2 7/8″ | 1/2″ | 1 3/8″ | 5 3/8″ | 7/8″ | 2″ | 9/32″ | 19.0 |
7.0 | 7.4 | 7.75 | 5 7/8 | 6B74R | R1 | 15-Web | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 21.8 |
7.6 | 8.0 | 8.35 | 6 1/2 | 6B80R | R1 | 15-Web | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 26.8 |
8.2 | 8.6 | 8.95 | 7 1/16 | 6B86R | R1 | 15-Web | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 29.4 |
8.6 | 9.0 | 9.35 | 71/2 | 6B90R | R1 | 15-Web | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.4 |
9.0 | 9.4 | 9.75 | 7 7/8 | 6B94R | R1 | 15-Web | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 32.8 |
10.6 | 11.0 | 11.35 | 9 1/2 | 6B110R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 37.0 |
12.0 | 12.4 | 12.75 | 10 7/8 | 6B124R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 39.4 |
13.2 | 13.6 | 13.95 | 12 1/16 | 6B136R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 45.3 |
15.0 | 15.4 | 15.75 | 13 7/8 | 6B154R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 49.1 |
15.6 | 16.0 | 16.35 | 14 1/2 | 6B160R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 52.0 |
18.0 | 18.4 | 18.75 | 16 7/8 | 6B184R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 59.0 |
19.5 | 20.0 | 20.35 | 18 1/2 | 6B200R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 69.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 6B250R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 83.0 |
29.5 | 30.0 | 30.35 | 28 1/2 | 6B300R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 126 |
37.5 | 38.0 | 38.35 | 36 1/2 | 6B380R | R1 | 15-Arm | 4 3/4 | 2 7/8 | 1/2 | 1 3/8 | 5 3/8 | 7/8 | 2 | 9/32 | 170 |
B Gripbelt Sheaves with Split Taper Bushings
Table No. 1
For Use with All “A” and “B” section Belts
Specifications—Stock “B” Sheaves 8 GROOVS,F=6 1/4″
DIAMETERS | Part Number | Dimensions | Wt. | ||||||||||||
Datum
“A” |
Datum
“B” |
Out-
side |
Inside | Sheave | Bushing | TYPE | 〇.L. | L | P | C | H | G | X | E | Less
Bush. |
5.0″ | 5.4″ | 5.75″ | 3 7/8″ | 8B54Q | Q2 | 5 | 7 9/32″ | 3 1/2″ | 3/4″ | 3 1/2″ | 4 1/8_. | — | 2 3/4″ | 9/32″ | 18.1 |
5.2 | 5.6 | 5.95 | 4 1/16 | 8B56Q | Q2 | 5 | 7 9/32 | 3 1/2 | 3/4 | 3 1/2 | 4 1/8 | — | 2 3/4 | 9/32 | 20.6 |
5.4 | 5.8 | 6.15 | 4 1/4 | 8B58Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4″ | 2 3/4 | 9/32 | 20.9 |
5.6 | 6.0 | 6.35 | 4 7/16 | 8B60Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 23.0 |
5.8 | 6.2 | 6.55 | 4 11/16 | 8B62Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 23.0 |
6.0 | 6.4 | 6.75 | 4 7/8 | 8B64Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 25.0 |
6.2 | 6.6 | 6.95 | 5 1/16 | 8B66Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.3 |
6.4 | 6.8 | 7.15 | 5 1/4 | 8B68Q | Q2 | 15-Web | 6 1/4 | 3 1/2 | 2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.1 |
6.6 | 7.0 | 7.35 | 5 1/2 | 8B70R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 29.5 |
7.0 | 7.4 | 7.75 | 5 7/8 | 8B74R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 34.9 |
7.6 | 8.0 | 8.35 | 6 1/2 | 8B80R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 42.9 |
8.2 | 8.6 | 8.95 | 7 1/16 | 8B86R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 52.0 |
8.6 | 9.0 | 9.35 | 7 1/2 | 8B90R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 48.3 |
9.0 | 9.4 | 9.75 | 7 7/8 | 8B94R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 49.3 |
10.6 | 11.0 | 11.35 | 9 1/2 | 8B110R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 55.0 |
12.0 | 12.4 | 12.75 | 10 7/8 | 8B124R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 60.0 |
13.2 | 13.6 | 13.95 | 12 1/16 | 8B136R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68.5 |
15.0 | 15.4 | 15.75 | 13 7/8 | 8B154R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 77.3 |
18.0 | 18.4 | 18.75 | 16 7/8 | 8B184R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 90.0 |
19.5 | 20.0 | 20.35 | 18 1/2 | 8B200R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 96.0 |
24.5 | 25.0 | 25.35 | 23 1/2 | 8B250R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 129 |
29.5 | 30.0 | 30.35 | 28 1/2 | 8B300R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 163 |
29.5 | 30.0 | 30.35 | 28 1/2 | 8B300S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 3/4 | 1 1/8 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 168 |
37.5 | 38.0 | 38.35 | 36 1/2 | 8B380R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 228 |
37.5 | 38.0 | 38.35 | 36 1/2 | 8B380S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 3/4 | 1 1/8 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 238 |
Table No.2
10 GROOVES,F=7 3/4″
DIAMETERS | Part Number | Dimensions | Wt. | ||||||||||||
Datum
“A” |
Datum
“B” |
Out-
side |
Inside | Sheave | Bushing | TYPE | 〇.L. | L | p | c | H | G | X | E | Less
Bush. |
5.0″ | 5.4″ | 5.75″ | 3 7/8″ | 10B54Q | Q2 | 5 | 8 25/32″ | 3 1/2″ | 3/4″ | 5″ | 4 1/8″ | —— | 2 3/4″ | 9/32″ | 21.5 |
5.2 | 5.6 | 5.95 | 4 1/16 | 10B56Q | Q2 | 5 | 8 25/32 | 3 1/2 | 3/4 | 5 | 4 1/8 | — | 2 3/4 | 9/32 | 24.9 |
5.4 | 5.8 | 6.15 | 4 1/4 | 10B58Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4″ | 2 3/4 | 9/32 | 23.5 |
5.6 | 6.0 | 6.35 | 4 7/16 | 10B60Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 25.6 |
5.8 | 6.2 | 6.55 | 4 11/16 | 10B62Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.5 |
6.0 | 6.4 | 6.75 | 4 7/8 | 10B64Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.4 |
6.2 | 6.6 | 6.95 | 5 1/16 | 10B66Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.5 |
6.4 | 6.8 | 7.15 | 5 1/4 | 10B68Q | Q2 | 15-Web | 7 3/4 | 3 1/2 | 3 1/2 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.1 |
6.6 | 7.0 | 7.35 | 5 1/2 | 10B70R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 34.0 |
7.0 | 7.4 | 7.75 | 5 7/8 | 10B74R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 39.3 |
7.6 | 8.0 | 8.35 | 6 1/2 | 10B80R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 48.5 |
8.2 | 8.6 | 8.95 | 7 1/16 | 10B86R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 51.5 |
8.6 | 9.0 | 9.35 | 7 1/2 | 10B90R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 52.3 |
9.0 | 9.4 | 9.75 | 7 7/8 | 10B94R | R2 | 15-Web | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 54.0 |
10.6 | 11.0 | 11.35 | 9 1/2 | 10B110R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 61.0 |
12.0 | 12.4 | 12.75 | 10 7/8 | 10B124R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 77.5 |
13.2 | 13.6 | 13.95 | 12 1/16 | 10B136R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 76.5 |
15.0 | 15.4 | 15.75 | 13 7/8 | 10B154R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 89.0 |
18.0 | 18.4 | 18.75 | 16 7/8 | 10B184R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 104 |
19.5 | 20.0 | 20.35 | 18 1/2 | 10B200R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 112 |
24.5 | 25.0 | 25.35 | 23 1/2 | 10B250R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 153 |
29.5 | 30.0 | 30.35 | 28 1/2 | 10B300R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 188 |
37.5 | 38.0 | 38.35 | 36 1/2 | 10B380R | R2 | 15-Arm | 7 3/4 | 4 7/8 | 1 | 1 7/8 | 5 3/8 | 7/8 | 4 | 9/32 | 258 |
37.5 | 38.0 | 38.35 | 36 1/2 | 10B380U | UO | 15-Arm | 7 3/4 | 4 15/16 | 1 7/16 | 1 3/8 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 270 |
TC Gripbelt Sheaves with Split Taper Bushings
For Use with All “C” Section Belts
Table No. 1
Bore Range | Keyseat |
3/4″ — 7/8″ | 3/16″ x 3/32″ |
15/16—1 1/4 | 1/4 x 1/8 |
1 5/16—1 3/8 | 5/16×5/32 |
1 7/16—1 3/4 | 3/8×3/16 |
1 13/16 — 21/4 | 1/2 x 1/4 |
2 5/16—2 11/16 | 5/8×5/16 |
Table No.2
Bushing Dimensions
Part No. | Dimensions | Bore | Wt. Lbs. | ||||||||
M | L | G | X | E | T | U | D | H | Range | ||
Q1 | 2 25/32″ | 2 1/2″ | 3/4″ | 1 3/4″ | 9/32″ | 1 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 3/4″-2 11/16″ | 3 1/2 |
Q2 | 3 25/32″ | 3 1/2″ | 3/4.丨 | 2 3/4″ | 9/32″ | 2 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 1n-2 5/8n | 4 1/2 |
Table No.3
Specification—Stock “TC” Sheaves
DIAMETERS 1 GROOVE, F = 1 1/4″
Dautum | Outside | Inside | Part Number | Type | Dimensions | Wt.Less
Bush. |
||||||||
Sheave | Bushing | O.L. | L | p | c | H | G | X | E | |||||
7.0″ | 7.40″ | – | 1TC70 | Q1 | 10-Sol. | 2 25/32″ | 2 1/2″ | 3/4″ | 1/2″ | 4 1/8″ | _ | — | 9/32″ | 9.3 |
7.2 | 7.60 | – | 1TC72 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 10.1 |
7.4 | 7.80 | – | 1TC74 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 10.8 |
7.6 | 8.00 | – | 1TC76 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 11.4 |
7.8 | 8.20 | 6″ | 1TC78 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 9.8 |
8.0 | 8.40 | 6 1/4 | 1TC80 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 9.9 |
8.2 | 8.60 | 6 7/16 | 1TC82 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 10.1 |
8.4 | 8.80 | 6 5/8 | 1TC84 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 11.0 |
8.6 | 9.00 | 6 13/16 | 1TC86 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 10.6 |
8.8 | 9.20 | 7 | 1TC88 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 11.6 |
9.0 | 9.40 | 7 1/4 | 1TC90 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 11.4 |
9.2 | 9.60 | 7 7/16 | 1TC92 | Q1 | 10-Web | 2 25/32 | 2 1/2 | 3/4 | 1/2 | 4 1/8 | — | — | 9/32 | 12.6 |
9.4 | 9.80 | 7 5/8 | 1TC94 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4″ | 1 3/4″ | 9/32 | 14.8 |
9.6 | 10.00 | 7 13/16 | 1TC96 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.8 |
9.8 | 10.20 | 8 | 1TC98 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.9 |
10.0 | 10.40 | 8 1/4 | 1TC100 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.8 |
10.2 | 10.60 | 8 7/16 | 1TC102 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.1 |
10.6 | 11.00 | 8 13/16 | 1TC106 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.3 |
11.0 | 11.40 | 9 1/4 | 1TC110 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.5 |
11.4 | 11.80 | 9 5/8 | 1TC114 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.6 |
12.0 | 12.40 | 10 1/4 | 1TC120 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.5 |
13.0 | 13.40 | 11 1/4 | 1TC130 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.8 |
16.0 | 16.40 | 14 1/4 | 1TC160 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 28.5 |
20.0 | 20.40 | 18 1/4 | 1TC200 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 37.8 |
24.0 | 24.40 | 22 1/4 | 1TC240 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 49.5 |
TC Gripbelt Sheaves with Split Taper Bushings
For Use with All “C” Section Belts
Table No.1 Specifications-Stock”TC”Sheaves
DIAMETERS 2 GROOVE, F = 2 1/4″
Datum | Out-
side |
Inside | Part Number | Type | Dimensions | Wt.
Less Bush. |
||||||||
Sheave | Bushing | 〇.L. | L | p | c | H | G | X | E | |||||
7.0″ | 7.40″ | 5 1/4″ | 2TC70 | Q1 | 13-Web | 3 1/32″ | 2 1/2″ | 1/2″ | 1/4″ | 4 1/8″ | 3/4″ | 1 3/4″ | 9/32″ | 14.0 |
7.2 | 7.60 | 5 7/16 | 2TC72 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.4 |
7.4 | 7.80 | 5 5/8 | 2TC74 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.6 |
7.6 | 8.00 | 5 13/16 | 2TC76 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.6 |
7.8 | 8.20 | 6 | 2TC78 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.1 |
8.0 | 8.40 | 6 1/4 | 2TC80 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.3 |
8.2 | 8.60 | 6 7/16 | 2TC82 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.8 |
8.4 | 8.80 | 6 5/8 | 2TC84 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.4 |
8.6 | 9.00 | 6 13/16 | 2TC86 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.1 |
8.8 | 9.20 | 7 | 2TC88 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.1 |
9.0 | 9.40 | 7 1/4 | 2TC90 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.8 |
9.2 | 9.60 | 7 7/16 | 2TC92 | Q1 | 13-Web | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.4 |
9.4 | 9.80 | 7 5/8 | 2TC94 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.1 |
9.6 | 10.00 | 7 13/16 | 2TC96 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.6 |
9.8 | 10.20 | 8 | 2TC98 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.5 |
10.0 | 10.40 | 8 1/4 | 2TC100 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.0 |
10.2 | 10.60 | 8 7/16 | 2TC102 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.3 |
10.6 | 11.00 | 8 13/16 | 2TC106 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.4 |
11.0 | 11.40 | 9 1/4 | 2TC110 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.4 |
11.4 | 11.80 | 9 5/8 | 2TC114 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 23.5 |
12.0 | 12.40 | 10 1/4 | 2TC120 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 24.9 |
13.0 | 13.40 | 11 1/4 | 2TC130 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 28.6 |
16.0 | 16.40 | 14 1/4 | 2TC160 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 36.0 |
20.0 | 20.40 | 18 1/4 | 2TC200 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 46.0 |
24.0 | 24.40 | 22 1/4 | 2TC240 | Q1 | 13-Arm | 3 1/32 | 2 1/2 | 1/2 | 1/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 59.5 |
Table No.2
DIAMETERS 3 GROOVE, F = 3 1/4″
Datum | Out-
side |
Inside | Part Number | Type | Dimensions | wt
Less Bush |
||||||||
Sheave | Bushing | 〇.L. | L | p | c | H | G | X | E | |||||
7.0″ | 7.40″ | 5 1/4″ | 3TC70 | Q1 | 13-Web | 3 17/32″ | 2 1/2″ | 0 | 3/4″ | 4 1/8″ | 3/4″ | 1 3/4″ | 9/32″ | 16.8 |
7.2 | 7.60 | 5 7/16 | 3TC72 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.0 |
7.4 | 7.80 | 5 5/8 | 3TC74 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.1 |
7.6 | 8.00 | 5 13/16 | 3TC76 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.3 |
7.8 | 8.20 | 6 | 3TC78 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.4 |
8.0 | 8.40 | 6 1/4 | 3TC80 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.8 |
8.2 | 8.60 | 6 7/16 | 3TC82 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.9 |
8.4 | 8.80 | 6 5/8 | 3TC84 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.4 |
8.6 | 9.00 | 6 13/16 | 3TC86 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.5 |
8.8 | 9.20 | 7 | 3TC88 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.5 |
9.0 | 9.40 | 7 1/4 | 3TC90 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 20.4 |
9.2 | 9.60 | 7 7/16 | 3TC92 | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.8 |
9.4 | 9.80 | 7 5/8 | 3TC94 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 23.0 |
9.6 | 10.00 | 7 13/16 | 3TC96 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.3 |
9.8 | 10.20 | 8 | 3TC98 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 24.4 |
10.0 | 10.40 | 8 1/4 | 3TC100 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.6 |
10.2 | 10.60 | 8 7/16 | 3TC102 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 24.9 |
10.6 | 11.00 | 8 13/16 | 3TC106 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 26.9 |
11.0 | 11.40 | 9 1/4 | 3TC110 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.4 |
11.4 | 11.80 | 9 5/8 | 3TC114 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 28.3 |
12.0 | 12.40 | 10 1/4 | 3TC120 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 30.3 |
13.0 | 13.40 | 11 1/4 | 3TC130 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 34.9 |
16.0 | 16.40 | 14 1/4 | 3TC160 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 46.0 |
20.0 | 20.40 | 18 1/4 | 3TC200 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 54.5 |
24.0 | 24.40 | 22 1/4 | 3TC240 | Q1 | 13-Arm | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 71.0 |
TC Gripbelt Sheaves with Split Taper Bushings
Table No. 1
For Use with All “C” Section Belts
Bushing Dimensions
Part | Dimensions | Bore Range | wt. | ||||||||
No. | M | L | G | X | E | T | U | D | H | Lbs. | |
Q1 | 2 25/32″ | 2 1/2″ | 3/4″ | 1 3/4″ | 9/32″ | 1 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 3/4″-2 11/16M | 3 1/2 |
Q2 | 3 25/32″ | 3 1/2″ | 3/4″ | 2 3/4″ | 9/32″ | 2 31/32″ | 17/32″ | 2 7/8″ | 4 1/8″ | 1″- 2 5/8″ | 4 1/2 |
Standard Keyseats Table No.2
Bore Range | Keyseat |
1″-1 1/4″ | 1/4″X1/8″ |
1 5/16-1 3/8 | 5/16X5/32 |
1 7/16-1 3/4 | 3/8X3/16 |
1 13/16-2 1/4 | 1/2X1/4 |
2 5/16-2 5/8 | 5/8X5/16 |
1 3/8″ Bore Bushings also
available with 3/8×3/16″
Table No.3
Specifications-Stock’TC’Sheaves
DIAMETERS
4 GROOVES, F = 4 1/4″
Datum | Outside | Inside | Part Number | Type | Dimensions | Wt.Less
Bush. |
||||||||
Sheave | Bushing | 〇.L. | L | p | c | H | G | X | E | |||||
7.0″ | 7.40″ | 5 1/4″ | 4TC70 | Q2 | 13-Web | 4 17/32″ | 3 1/2″ | 0 | 3/4″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 23.8 |
7.2 | 7.60 | 5 7/16 | 4TC72 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 26.8 |
7.4 | 7.80 | 5 5/8 | 4TC74 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.5 |
7.6 | 8.00 | 5 13/16 | 4TC76 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 30.3 |
7.8 | 8.20 | 6 | 4TC78 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 26.4 |
8.0 | 8.40 | 6 1/4 | 4TC80 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 29.0 |
8.2 | 8.60 | 6 7/16 | 4TC82 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 26.8 |
8.4 | 8.80 | 6 5/8 | 4TC84 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 28.8 |
8.6 | 9.00 | 6 13/16 | 4TC86 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.9 |
8.8 | 9.20 | 7 | 4TC88 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.6 |
9.0 | 9.40 | 7 1/4 | 4TC90 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 28.4 |
9.2 | 9.60 | 7 7/16 | 4TC92 | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.3 |
9.4 | 9.80 | 7 5/8 | 4TC94 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.8 |
9.6 | 10.00 | 7 13/16 | 4TC96 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 35.2 |
9.8 | 10.20 | 8 | 4TC98 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.0 |
10.0 | 10.40 | 8 1/4 | 4TC100 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 37.0 |
10.2 | 10.60 | 8 7/16 | 4TC102 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.5 |
10.6 | 11.00 | 8 13/16 | 4TC106 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.3 |
11.0 | 11.40 | 9 1/4 | 4TC110 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.3 |
11.4 | 11.80 | 9 5/8 | 4TC114 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 38.4 |
12.0 | 12.40 | 10 1/4 | 4TC120 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 40.5 |
13.0 | 13.40 | 11 1/4 | 4TC130 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 43.6 |
16.0 | 16.40 | 14 1/4 | 4TC160 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 56.0 |
20.0 | 20.40 | 18 1/4 | 4TC200 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 72.0 |
24.0 | 24.40 | 22 1/4 | 4TC240 | Q2 | 13-Arm | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 85.3 |
TC Gripbelt Sheaves with Split Taper Bushings
For Use with All “C” Section Belts
Table No.1
Specifications-Stock”TC”Sheaves
DIAMETERS 5GROOVES, F=5 1/4″
Datum | Outside | Inside | Part Number | Type | Dimensions | Wt.Less | ||||||||
Sheave | Bushing | 〇.L. | L | p | c | H | G | X | E | Bush. | ||||
7.0″ | 7.40″ | 5 1/4″ | 5TC70 | Q2 | 15-Web | 5 1/4″ | 3 1/2″ | 1/2″ | 1 1/4″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 27.5 |
7.2 | 7.60 | 5 7/16 | 5TC72 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 29.8 |
7.4 | 7.80 | 5 5/8 | 5TC74 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.0 |
7.6 | 8.00 | 5 13/16 | 5TC76 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 34.3 |
7.8 | 8.20 | 6 | 5TC78 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 30.0 |
8.0 | 8.40 | 6 1/4 | 5TC80 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.4 |
8.2 | 8.60 | 6 7/16 | 5TC82 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 30.3 |
8.4 | 8.80 | 6 5/8 | 5TC84 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.8 |
8.6 | 9.00 | 6 13/16 | 5TC86 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 31.0 |
8.8 | 9.20 | 7 | 5TC88 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 34.9 |
9.0 | 9.40 | 7 1/4 | 5TC90 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.6 |
9.2 | 9.60 | 7 7/16 | 5TC92 | Q2 | 15-Web | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.4 |
9.4 | 9.80 | 7 5/8 | 5TC94 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 35.6 |
9.6 | 10.00 | 7 13/16 | 5TC96 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 39.1 |
9.8 | 10.20 | 8 | 5TC98 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 37.3 |
10.0 | 10.40 | 8 1/4 | 5TC100 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 42.3 |
10.2 | 10.60 | 8 7/16 | 5TC102 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 39.4 |
10.6 | 11.00 | 8 13/16 | 5TC106 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 41.0 |
11.0 | 11.40 | 9 1/4 | 5TC110 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 42.4 |
11.4 | 11.80 | 9 5/8 | 5TC114 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 42.8 |
12.0 | 12.40 | 10 1/4 | 5TC120 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 46.3 |
13.0 | 13.40 | 11 1/4 | 5TC130 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 49.5 |
16.0 | 16.40 | 14 1/4 | 5TC160 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 64.5 |
20.0 | 20.40 | 18 1/4 | 5TC200 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 78.0 |
24.0 | 24.40 | 22 1/4 | 5TC240 | Q2 | 15-Arm | 5 1/4 | 3 1/2 | 1/2 | 1 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 96.0 |
Table No.2 | ||||||||||||||
DIAMETERS | 6 GROOVES, F = 6 1/4″ | |||||||||||||
Datum | Outside | Inside | Part Number | Type | Dimensions | Wt.Less | ||||||||
Sheave | Bushing | O.L. | L | p | c | H | G | X | E | Bush. | ||||
7.0″ | 7.40″ | 5 1/4″ | 6TC70 | Q2 | 15-Web | 6 1/4″ | 3 1/2″ | 1″ | 1 3/4″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 29.9 |
7.2 | 7.60 | 5 7/16 | 6TC72 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.6 |
7.4 | 7.80 | 5 5/8 | 6TC74 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.3 |
7.6 | 8.00 | 5 13/16 | 6TC76 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 37.9 |
7.8 | 8.20 | 6 | 6TC78 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 33.5 |
8.0 | 8.40 | 6 1/4 | 6TC80 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 37.6 |
8.2 | 8.60 | 6 7/16 | 6TC82 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 34.0 |
8.4 | 8.80 | 6 5/8 | 6TC84 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 37.0 |
8.6 | 9.00 | 6 13/16 | 6TC86 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 35.0 |
8.8 | 9.20 | 7 | 6TC88 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 39.4 |
9.0 | 9.40 | 7 1/4 | 6TC90 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 36.8 |
9.2 | 9.60 | 7 7/16 | 6TC92 | Q2 | 15-Web | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 41.0 |
9.4 | 9.80 | 7 5/8 | 6TC94 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 39.4 |
9.6 | 10.00 | 7 13/16 | 6TC96 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 43.6 |
9.8 | 10.20 | 8 | 6TC98 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 42.0 |
10.0 | 10.40 | 8 1/4 | 6TC100 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 47.3 |
10.2 | 10.60 | 8 7/16 | 6TC102 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 44.4 |
10.6 | 11.00 | 8 13/16 | 6TC106 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 45.4 |
11.0 | 11.40 | 9 1/4 | 6TC110 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 47.0 |
11.4 | 11.80 | 9 5/8 | 6TC114 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 49.6 |
12.0 | 12.40 | 10 1/4 | 6TC120 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 51.0 |
13.0 | 13.40 | 11 1/4 | 6TC130 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 56.0 |
16.0 | 16.40 | 14 1/4 | 6TC160 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 72.0 |
20.0 | 20.40 | 18 1/4 | 6TC200 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 88.3 |
24.0 | 24.40 | 22 1/4 | 6TC240 | Q2 | 15-Arm | 6 1/4 | 3 1/2 | 1 | 1 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 108 |
C Gripbelt Sheaves with Split Taper Bushings
Table No.1
Bushing Dimensions
Part
No. |
Dimensions | Bore Range | wt.
Lbs. |
||||||||
M | L | G | X | E | T | u | D | H | |||
P1 | 2 3/16″ | 1 15/16″ | 5/8″ | 1 5/16″ | 1/4″ | 1 17/32″ | 13/32″ | 1 15/16″ | 3″ | 1/2″—1 3/4″ | 1 1/4 |
P2 | 3 3/16 | 2 15/16 | 5/8 | 2 5/16 | 1/4 | 2 17/32 | 13/32 | 1 15/16 | 3 | 3/4 — 1 3/4 | 1 1/2 |
Q1 | 2 25/32 | 2 1/2 | 3/4 | 1 3/4 | 9/32 | 1 31/32 | 17/32 | 2 7/8 | 4 1/8 | 3/4 —2 11/16 | 3 1/2 |
Q2 | 3 25/32 | 3 1/2 | 3/4 | 2 3/4 | 9/32 | 2 31/32 | 17/32 | 2 7/8 | 4 1/8 | 1—2 5/8 | 4 1/2 |
Q3 | 5 9/32 | 5 | 3/4 | 4 1/4 | 9/32 | 4 15/32 | 17/32 | 2 7/8 | 4 1/8 | 1 3/8—2 1/2 | 5 1/2 |
R1 | 3 5/32 | 2 7/8 | 7/8 | 2 | 9/32 | 2 1/4 | 5/8 | 4 | 5 3/8 | 1 1/8—3 3/4 | 7 1/2 |
R2 | 5 5/32 | 4 7/8 | 7/8 | 4 | 9/32 | 4 1/4 | 5/8 | 4 | 5 3/8 | 1 3/8 —3 5/8 | 11 |
S1 | 4 3/4 | 4 3/8 | 1 1/16 | 3 5/16 | 3/8 | 3 5/8 | 3/4 | 4 5/8 | 6 3/8 | 1 11/16—4 1/4 | 13 1/2 |
S2 | 7 1/8 | 6 3/4 | 1 1/16 | 5 11/16 | 3/8 | 6 | 3/4 | 4 5/8 | 6 3/8 | 1 7/8—4 3/16 | 19 |
UO | 5 23/32 | 5 1/4 | 1 1/2 | 3 3/4 | 15/32 | 4 3/16 | 1 1/16 | 6 | 8 3/8 | 2 3/8 —3 3/16 | 30 |
UO | 5 13/32 | 4 15/16 | 1 3/16 | 3 3/4 | 15/32 | 4 3/16 | 3/4 | 6 | 8 3/8 | 3 1/4—5 1/2 | 27 |
Table 2
Bore Range | Keyseat |
1/2″ _ 9/16″ | 1/8″ x 1/16″ |
5/8 — 7/8 | 3/16 x 3/32 |
15/16 — 1 1/4 | 1/4 x 1/8 |
1 5/16 — 1 3/8 | 5/16×5/32 |
1 7/16 — 1 3/4 | 3/8×3/16 |
1 13/16 —2 1/4 | 1/2 x 1/4 |
2 5/16 — 2 3/4 | 5/8×5/16 |
2 13/16 —3 1/4 | 3/4 x 3/8 |
3 3/8 — 3 3/4 | 7/8×7/16 |
3 7/8 — 4 1/2 | 1×1/2 |
4 5/8 — 5 1/2 | 1 1/4 x 5/8 |
C Gripbelt Sheaves with Split Taper Bushings
DIAMETERS | Part Number | Type | Dimensions(lnches) | Wt.(lbs)
less Bush. |
||||||||||
Datum | Outside | Inside | Sheave | Bushing | 〇L | L | P | C | H | G | X | E | ||
1 GROOVE,F = 1 1/4″ 2 GROC | VES, F = 2 1 | /4″ 3 GROOVES, F = 3 1/4” 4 GROOVES, F = 4 1/4′ | ||||||||||||
5.6″
6 |
6.00″
6.40 |
一 | 1C56P
1C60Q |
P1
Q1 |
10
10 |
2 3/16″ 2 25/32 | 1 15/16″ 2 1/2 | 5/8″
3/4 |
1/16″
1/2 |
3″
4 1/8 |
一 | 一 | 1/4″
9/32 |
6.0
6.1 |
5.6 | 6.00 | 3 13/16″ | 2C56P | P1 | 13-Web | 2 1/2″ | 1 15/16″ | 0 | 5/16″ | 3″ | 5/8″ | 1 5/16″ | 1/4″ | 8.4 |
6.0 | 6.40 | 4 1/4 | 2C60Q | Q1 | 13-Web | 2 25/32 | 2 1/2 | 1/4 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.5 |
14.0 | 14.40 | 12 1/4 | 2C140R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 33.5 |
18.0 | 18.40 | 16 1/4 | 2C180R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 42.3 |
27.0 | 27.40 | 25 1/4 | 2C270R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 77.0 |
30.0 | 30.40 | 28 1/8 | 2C300R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 93.0 |
36.0 | 36.40 | 34 1/8 | 2C360R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 117.0 |
44.0 | 44.40 | 42 1/8 | 2C440R | R1 | 13-Arm | 3 9/32 | 2 7/8 | 3/4 | 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 164.0 |
5.0″ | 5.40″ | — | 3C50Q | Q1 | 13-Sol | 4 9/32″ | 2 1/2″ | 3/4″ | 1 1/2″ | 4 1/8″ | 3/4″ | 1 3/4″ | 9/32″ | 8.4 |
5.6 | 6.00 | 3 13/16 | 3C56P | P2 | 13-Web | 3 1/2 | 2 15/16 | 0 | 5/16 | 3 | 5/8 | 2 5/16 | 1/4 | 12.90 |
6.0 | 6.40 | 4 1/4 | 3C60Q | Q1 | 13-Web | 3 17/32 | 2 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.8 |
9.0 | 9.40 | 7 3/16 | 3C90R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 27.3 |
9.2 | 9.60 | 7 3/8 | 3C92R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 27.5 |
9.4 | 9.80 | 7 5/8 | 3C94R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 26.9 |
9.6 | 10.00 | 7 13/16 | 3C96R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 28.4 |
9.8 | 10.20 | 8 | 3C98R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 29.3 |
10.0 | 10.40 | 8 3/16 | 3C100R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 29.0 |
10.2 | 10.60 | 8 3/8 | 3C102R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.4 |
10.6 | 11.00 | 8 13/16 | 3C106R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.8 |
11.0 | 11.40 | 9 1/4 | 3C110R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 29.3 |
12.0 | 12.40 | 10 1/4 | 3C120R | R1 | 13-Web | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 36.9 |
13.0 | 13.40 | 11 1/4 | 3C130R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 34.8 |
14.0 | 14.40 | 12 1/4 | 3C140R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 39.4 |
15.0 | 15.40 | 13 1/4 | 3C150R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 43.8 |
16.0 | 16.40 | 14 1/4 | 3C160R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 47.0 |
18.0 | 18.40 | 16 1/4 | 3C180R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 51.5 |
20.0 | 20.40 | 18 1/4 | 3C200R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 58.0 |
24.0 | 24.40 | 22 1/4 | 3C240R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 71.0 |
27.0 | 27.40 | 25 1/4 | 3C270R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 92.0 |
30.0 | 30.40 | 28 1/8 | 3C300R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 110.0 |
36.0 | 36.40 | 34 1/8 | 3C360R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 135.0 |
44.0 | 44.40 | 42 1/8 | 3C440R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 196.0 |
50.0 | 50.40 | 48 1/8 | 3C500R | R1 | 13-Arm | 3 25/32 | 2 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 213.0 |
50.0 | 50.40 | 48 1/8 | 3C500S | S1 | 16-Arm | 4 3/4 | 4 3/8 | 1 3/32 | 1/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 224.0 |
5.0 | 5.40 | — | 4C50Q | Q2 | 13-Sol | 5 9/32 | 3 1/2″ | 3/4″ | 1 1/2″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 10.9 |
5.6 | 6.00 | 3 13/16 | 4C56P | P2 | 13-Web | 4 1/2 | 2 15/16 | 0 | 1 5/16 | 3 | 5/8 | 2 5/16 | 1/4 | 15.4 |
6.0 | 6.40 | 4 1/4 | 4C60Q | Q2 | 13-Web | 4 17/32 | 3 1/2 | 0 | 3/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 17.0 |
9.0 | 9.40 | 7 3/16 | 4C90R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 30.0 |
9.2 | 9.60 | 7 3/8 | 4C92R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.6 |
9.4 | 9.80 | 7 5/8 | 4C94R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.6 |
9.6 | 10.00 | 7 13/16 | 4C96R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.1 |
9.8 | 10.20 | 8 | 4C98R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 33.4 |
10.0 | 10.40 | 8 3/16 | 4C100R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 34.1 |
10.2 | 10.60 | 8 3/8 | 4C102R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 36.5 |
10.6 | 11.00 | 8 13/16 | 4C106R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 36.5 |
11.0 | 11.40 | 9 1/4 | 4C110R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 33.0 |
12.0 | 12.40 | 10 1/4 | 4C120R | R1 | 15-Web | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 42.9 |
13.0 | 13.40 | 11 1/4 | 4C130R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 40.1 |
14.0 | 14.40 | 12 1/4 | 4C140R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 46.6 |
15.0 | 15.40 | 13 1/4 | 4C150R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 52.0 |
16.0 | 16.40 | 14 1/4 | 4C160R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 55.0 |
18.0 | 18.40 | 16 1/4 | 4C180R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 60.0 |
18.0 | 18.40 | 16 1/4 | 4C180S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 92.0 |
20.0 | 20.40 | 18 1/4 | 4C200R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 69.0 |
20.0 | 20.40 | 18 1/4 | 4C200S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 103.0 |
24.0 | 24.40 | 22 1/4 | 4C240R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 86.0 |
24.0 | 24.40 | 22 1/4 | 4C240S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 120.0 |
27.0 | 27.40 | 25 1/4 | 4C270R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 110.0 |
27.0 | 27.40 | 25 1/4 | 4C270S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 123.0 |
30.0 | 30.40 | 28 1/8 | 4C300R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 123.0 |
30.0 | 30.40 | 28 1/8 | 4C300S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 142.0 |
36.0 | 36.40 | 34 1/8 | 4C360R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 156.0 |
36.0 | 36.40 | 34 1/8 | 4C360S | S1 | 13-Arm | 5 7/32 | 4 3/8 | 19/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 183.0 |
44.0 | 44.40 | 42 1/8 | 4C440R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 218.0 |
44.0 | 44.40 | 42 1/8 | 4C440U | UO | 13-Arm | 5 13/32 | 4 15/16 | 15/16 | 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 241.0 |
50.0 | 50.40 | 48 1/8 | 4C500R | R1 | 15-Arm | 4 9/32 | 2 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 2 | 9/32 | 240.0 |
50.0 | 50.40 | 48 1/8 | 4C500U | UO | 13-Arm | 5 13/32 | 4 15/16 | 15/16 | 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 283.0 |
C Gripbelt Sheaves with Split Taper Bushings
Table No. 1
Specifications一Stock “C” Sheaves
Diameters | Part Number | Type | Dimensions(lnches) | Wt.less | ||||||||||
Datum | Outside | Inside | Sheave | Bushing | O.L. | L | P | C | H | G | X | E | Bush. | |
5 GROOVES, F = | 5 1/4″ | 6 GROOV | ES,F = | 6 1/4″ | 7 GROOVES, F = 7 1/4″ | |||||||||
9.0″ | 9.40″ | 7 3/16″ | 5C90R | R1 | 15-Web | 5 1/4″ | 2 7/8″ | 3/4″ | 15/8″ | 5 3/8″ | 7/8″ | 2″ | 9/32″ | 33.4 |
9.2 | 9.60 | 7 3/8 | 5C92R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 36.8 |
9.4 | 9.80 | 7 5/8 | 5C94R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 35.8 |
9.6 | 10.00 | 7 13/16 | 5C96R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 35.4 |
9.8 | 10.20 | 8 | 5C98R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 37.6 |
10.0 | 10.40 | 8 3/16 | 5C100R | R1 | 15-Web | 51/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 38.9 |
10.2 | 10.60 | 8 3/8 | 5C102R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 40.6 |
10.6 | 11.00 | 8 13/16 | 5C106R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 39.0 |
11.0 | 11.40 | 9 1/4 | 5C110R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 38.8 |
12.0 | 12.40 | 10 1/4 | 5C120R | R1 | 15-Web | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 47.5 |
13.0 | 13.40 | 11 1/4 | 5C130R | R1 | 15-Arm | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 46.0 |
14.0 | 14.40 | 12 1/4 | 5C140R | R1 | 15-Arm | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 52.0 |
15.0 | 15.40 | 13 1/4 | 5C150R | R1 | 15-Arm | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 54.0 |
16.0 | 16.40 | 14 1/4 | 5C160R | R1 | 15-Arm | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 63.0 |
18.0 | 18.40 | 16 1/4 | 5C180R | R1 | 15-Arm | 5 1/4 | 2 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 69.0 |
18.0 | 18.40 | 16 1/4 | 5C180S | S1 | 13-Arm | 5 23/32 | 4 3/8 | 3/32 | 31/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 100 |
20.0 | 20.40 | 18 1/4 | 5C200R | R1 | 15-Arm | 51/4 | 2 7/8 | 3/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 77.0 |
20.0 | 20.40 | 18 1/4 | 5C200S | S1 | 13-Arm | 5 23/32 | 4 3/8 | 3/32 | 31/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 99.0 |
24.0 | 24.40 | 22 1/4 | 5C240R | R1 | 15-Arm | 51/4 | 2 7/8 | 3/4 | 5/8 | 5 3/8 | 7/8 | 2 | 9/32 | 110 |
24.0 | 24.40 | 22 1/4 | 5C240S | S1 | 13-Arm | 5 23/32 | 4 3/8 | 3/32 | 31/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 129 |
27.0 | 27.40 | 251/4 | 5C270R | R2 | 13-Arm | 5 25/32 | 4 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 131 |
30.0 | 30.40 | 28 1/8 | 5C300R | R2 | 13-Arm | 5 25/32 | 4 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 150 |
30.0 | 30.40 | 28 1/8 | 5C300S | S1 | 13-Arm | 5 23/32 | 4 3/8 | 3/32 | 31/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 160 |
36.0 | 36.40 | 34 1/8 | 5C360R | R2 | 13-Arm | 5 25/32 | 4 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 194 |
44.0 | 44.40 | 42 1/8 | 5C440R | R2 | 13-Arm | 5 25/32 | 4 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 243 |
50.0 | 50.40 | 48 1/8 | 5C500R | R2 | 13-Arm | 5 25/32 | 4 7/8 | 1/4 | 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 273 |
9.0″ | 9.40″ | 7 3/16″ | 6C90R | R2 | 15-Web | 6 9/32″ | 4 7/8″ | 1/4″ | 1 1/8″ | 5 3/8″ | 7/8″ | 4″ | 9/32″ | 53.0 |
9.2 | 9.60 | 7 3/8 | 6C92R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 58.0 |
9.4 | 9.80 | 7 5/8 | 6C94R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 63.5 |
9.6 | 10.00 | 7 13/16 | 6C96R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 55.0 |
9.8 | 10.20 | 8 | 6C98R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 65.0 |
10.0 | 10.40 | 8 3/16 | 6C100R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 62.0 |
10.2 | 10.60 | 8 3/8 | 6C102R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68.0 |
10.6 | 11.00 | 8 13/16 | 6C106R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 55.0 |
11.0 | 11.40 | 9 1/4 | 6C110R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 51.5 |
12.0 | 12.40 | 10 1/4 | 6C120R | R2 | 15-Web | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 64.0 |
13.0 | 13.40 | 11 1/4 | 6C130R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 61.0 |
14.0 | 14.40 | 12 1/4 | 6C140R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 69.0 |
15.0 | 15.40 | 13 1/4 | 6C150R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68.0 |
16.0 | 16.40 | 14 1/4 | 6C160R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 77.0 |
18.0 | 18.40 | 16 1/4 | 6C180R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 84.0 |
18.0 | 18.40 | 16 1/4 | 6C180S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 13/32 | 1 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 107 |
20.0 | 20.40 | 18 1/4 | 6C200R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 91.5 |
20.0 | 20.40 | 18 1/4 | 6C200S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 13/32 | 1 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 127 |
24.0 | 24.40 | 221/4 | 6C240R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 116 |
24.0 | 24.40 | 22 1/4 | 6C240S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 13/32 | 1 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 125 |
27.0 | 27.40 | 25 1/4 | 6C270R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 144 |
27.0 | 27.40 | 25 1/4 | 6C270S | S1 | 15-Arm | 6 1/4 | 4 3/8 | 13/32 | 1 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 151 |
30.0 | 30.40 | 28 1/8 | 6C300R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 160 |
30.0 | 30.40 | 28 1/8 | 6C300U | UO | 15-Arm | 6 1/4 | 4 15/16 | 1/16 | 1 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 191 |
36.0 | 36.40 | 34 1/8 | 6C360R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 211 |
36.0 | 36.40 | 34 1/8 | 6C360U | UO | 15-Arm | 6 1/4 | 4 15/16 | 1/16 | 1 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 233 |
44.0 | 44.40 | 42 1/8 | 6C440R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 286 |
50.0 | 50.40 | 48 1/8 | 6C500R | R2 | 15-Arm | 6 9/32 | 4 7/8 | 1/4 | 1 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 303 |
7.0″ | 7.40″ | 5 3/8n | 7C70Q | Q3 | 15-Web | 7 1/4″ | 5″ | 3/4″ | 1 1/2″ | 41/8″ | 3/4″ | 4 1/4″ | 9/32″ | 37.5 |
8.0 | 8.40 | 6 3/8 | 7C80R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 45.6 |
8.6 | 9.00 | 615/16 | 7C86R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 52.8 |
9.0 | 9.40 | 7 3/16 | 7C90R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 58.0 |
9.2 | 9.60 | 7 3/8 | 7C92R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 63.0 |
9.4 | 9.80 | 7 5/8 | 7C94R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68.0 |
9.8 | 10.20 | 8 | 7C98R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 73.0 |
10.0 | 10.40 | 8 3/16 | 7C100R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 71.0 |
10.2 | 10.60 | 8 3/8 | 7C102R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 76.0 |
10.6 | 11.00 | 813/16 | 7C106R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 71.0 |
11.0 | 11.40 | 9 1/4 | 7C110R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68.0 |
12.0 | 12.40 | 10 1/4 | 7C120R | R2 | 15-Web | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 67.0 |
13.0 | 13.40 | 11 1/4 | 7C130R | R2 | 15-Arm | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 84.0 |
14.0 | 14.40 | 12 1/4 | 7C140R | R2 | 15-Arm | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 83.0 |
15.0 | 15.40 | 13 1/4 | 7C150R | R2 | 15-Arm | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 86.0 |
16.0 | 16.40 | 14 1/4 | 7C160R | R2 | 15-Arm | 7 1/4 | 4 7/8 | 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 88.0 |
18.0 | 18.40 | 16 1/4 | 7C180S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 137 |
18.0 | 18.40 | 16 1/4 | 7C180U | UO | 15-Arm | 7 1/4 | 4 15/16 | 9/16 | 1 3/4 | 8 3/8 | 1 3/16 | 3 3/4 | 9/32 | 133 |
20.0 | 20.40 | 18 1/4 | 7C200S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 152 |
20.0 | 20.40 | 18 1/4 | 7C200U | UO | 15-Arm | 7 1/4 | 4 15/16 | 9/16 | 1 3/4 | 8 3/8 | 1 3/16 | 3 3/4 | 9/32 | 144 |
24.0 | 24.40 | 221/4 | 7C240S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 173 |
27.0 | 27.40 | 25 1/4 | 7C270S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 197 |
27.0 | 27.40 | 25 1/4 | 7C270U | UO | 15-Arm | 7 1/4 | 4 15/16 | 9/16 | 1 3/4 | 8 3/8 | 1 3/16 | 3 3/4 | 9/32 | 196 |
30.0 | 30.40 | 28 1/8 | 7C300S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 220 |
30.0 | 30.40 | 28 1/8 | 7C300U | UO | 15-Arm | 7 1/4 | 4 15/16 | 9/16 | 1 3/4 | 8 3/8 | 1 3/16 | 3 3/4 | 9/32 | 217 |
36.0 | 36.40 | 34 1/8 | 7C360S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 279 |
44.0 | 44.40 | 42 1/8 | 7C440S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 337 |
50.0 | 50.40 | 48 1/8 | 7C500S | S2 | 13-Arm | 7 29/32 | 6 3/4 | 9/32 | 25/32 | 6 3/8 | 1 1/16 | 5 11/16 | 9/32 | 382 |
C Gripbelt Sheaves with Split Taper Bushings
Table No. 1 Specifications-Stock “C” Sheaves
DIAMETERS | Part Number | Type | Dimensions(lnches) | Wt. | ||||||||||
Datum | Outside | Inside | Sheave | Bushing | O.L. | L | P | C | H | G | X | E | lessBush. | |
8 GROOVES, F = | 8 1/4″ | 10 GROOVES, F = | 10 1/4″ | 12 GROOVES, F = 12 1/4″ | ||||||||||
7.0″ | 7.40″ | 5 3/8″ | 8C70Q | Q3 | 15-Web | 8 1/4″ | 5″ | 1 5/8″ | 15/8″ | 4 1/8″ | 3/4″ | 4 1/4″ | 9/32″ | 40 |
8 | 8.40 | 6 3/8 | 8C80R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 49 |
8.6 | 9.00 | 6 15/16 | 8C86R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 57 |
9 | 9.40 | 7 3/16 | 8C90R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 62 |
9.2 | 9.60 | 7 3/8 | 8C92R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 68 |
9.4 | 9.80 | 7 5/8 | 8C94R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 73 |
9.6 | 10.00 | 7 13/16 | 8C96R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 70 |
9.8 | 10.20 | 8 | 8C98R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 76 |
10 | 10.40 | 8 3/16 | 8C100R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 72 |
10.2 | 10.60 | 8 3/8 | 8C102R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 79 |
10.6 | 11.00 | 8 13/16 | 8C106R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 76 |
11 | 11.40 | 9 1/4 | 8C110R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 73 |
12 | 12.40 | 10 1/4 | 8C120R | R2 | 15-Web | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 74 |
13 | 13.40 | 11 1/4 | 8C130R | R2 | 15-Arm | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 80 |
14 | 14.40 | 12 1/4 | 8C140R | R2 | 15-Arm | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 84 |
15 | 15.40 | 13 1/4 | 8C150R | R2 | 15-Arm | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 93 |
16 | 16.40 | 14 1/4 | 8C160R | R2 | 15-Arm | 8 1/4 | 4 7/8 | 1 1/4 | 2 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 100 |
18 | 18.40 | 16 1/4 | 8C180S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 140 |
18 | 18.40 | 16 1/4 | 8C180U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 141 |
20 | 20.40 | 18 1/4 | 8C200S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 163 |
20 | 20.40 | 18 1/4 | 8C200U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 160 |
24.0 | 24.40 | 22 1/4 | 8C240S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 194 |
24.0 | 24.40 | 22 1/4 | 8C240U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 184 |
27.0 | 27.40 | 25 1/4 | 8C270S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 224 |
30.0 | 30.40 | 28 1/8 | 8C300S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 212 |
30.0 | 30.40 | 28 1/8 | 8C300U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 227 |
36.0 | 36.40 | 34 1/8 | 8C360S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 261 |
36.0 | 36.40 | 34 1/8 | 8C360U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 288 |
44.0 | 44.40 | 42 1/8 | 8C440S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 368 |
44.0 | 44.40 | 42 1/8 | 8C440U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 358 |
50.0 | 50.40 | 48 1/8 | 8C500S | S2 | 15-Arm | 8 13/32 | 6 3/4 | 7/32 | 1 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 429 |
50.0 | 50.40 | 48 1/8 | 8C500U | UO | 15-Arm | 8 1/4 | 4 15/16 | 1 1/16 | 2 1/4 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 417 |
8.0″ | 8.40″ | 6 3/8″ | 10C80R | R2 | 15-Web | 10 1/4″ | 4 7/8″ | 3 3/4″ | 15/8″ | 5 3/8″ | 7/8″ | 4″ | 9/32″ | 70 |
8.6 | 9.00 | 6 15/16 | 10C86R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 72 |
9.0 | 9.40 | 7 3/16 | 10C90R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 72 |
9.2 | 9.60 | 7 3/8 | 10C92R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 70 |
9.4 | 9.80 | 7 5/8 | 10C94R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 78 |
9.6 | 10.00 | 7 13/16 | 10C96R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 73 |
9.8 | 10.20 | 8 | 10C98R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 88 |
10.0 | 10.40 | 8 3/16 | 10C100R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 89 |
10.2 | 10.60 | 8 3/8 | 10C102R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 97 |
10.6 | 11.00 | 8 13/16 | 10C106R | R2 | 15-Web | 10 1/4 | 4 7/8 | 3 3/4 | 1 5/8 | 5 3/8 | 7/8 | 4 | 9/32 | 84 |
11.0 | 11.40 | 9 1/4 | 10C110R | R2 | 15-Web | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 84 |
12.0 | 12.40 | 10 1/4 | 10C120R | R2 | 15-Web | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 97 |
13.0 | 13.40 | 11 1/4 | 10C130R | R2 | 15-Arm | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 102 |
14.0 | 14.40 | 12 1/4 | 10C140R | R2 | 15-Arm | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 106 |
15.0 | 15.40 | 13 1/4 | 10C150R | R2 | 15-Arm | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 110 |
16.0 | 16.40 | 14 1/4 | 10C160R | R2 | 15-Arm | 10 1/4 | 4 7/8 | 2 1/4 | 3 1/8 | 5 3/8 | 7/8 | 4 | 9/32 | 111 |
18.0 | 18.40 | 16 1/4 | 10C180S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 164 |
18.0 | 18.40 | 16 1/4 | 10C180U | UO | 15-Arm | 10 1/4 | 4 15/16 | 2 1/16 | 3 1/4 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 163 |
20.0 | 20.40 | 18 1/4 | 10C200S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 170 |
20.0 | 20.40 | 18 1/4 | 10C200U | UO | 15-Arm | 10 1/4 | 4 15/16 | 2 1/16 | 3 1/4 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 178 |
24.0 | 24.40 | 22 1/4 | 10C240S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 210 |
24.0 | 24.40 | 22 1/4 | 10C240U | UO | 15-Arm | 10 1/4 | 4 15/16 | 2 1/16 | 3 1/4 | 8 3/8 | 13/16 | 3 3/4 | 15/32 | 208 |
27.0 | 27.40 | 25 1/4 | 10C270S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 246 |
30.0 | 30.40 | 28 1/8 | 10C300S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 278 |
30.0 | 30.40 | 28 1/8 | 10C300U | U1 | 15-Arm | 10 1/4 | 7 1/8 | 13/16 | 2 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 298 |
36.0 | 36.40 | 34 1/8 | 10C360S | S2 | 15-Arm | 10 1/4 | 6 3/4 | 1 5/32 | 2 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 324 |
36.0 | 36.40 | 34 1/8 | 10C360U | U1 | 15-Arm | 10 1/4 | 7 1/8 | 13/16 | 2 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 362 |
44.0 | 44.40 | 42 1/8 | 10C440U | U1 | 15-Arm | 10 1/4 | 7 1/8 | 13/16 | 2 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 463 |
50.0 | 50.40 | 48 1/8 | 10C500U | U1 | 15-Arm | 10 1/4 | 7 1/8 | 13/16 | 2 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 480 |
9.0″ | 9.40″ | 7 3/16″ | 12C90S | S2 | 15-Web | 12 1/4″ | 6 3/4″ | 3 1/2″ | 2″ | 6 3/8″ | 11/16″ | 5 11/16″ | 3/8″ | 88 |
9.2 | 9.60 | 7 3/8 | 12C92S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 93 |
9.4 | 9.80 | 7 5/8 | 12C94S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 104 |
9.6 | 10.00 | 7 13/16 | 12C96S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 102 |
9.8 | 10.20 | 8 | 12C98S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 111 |
10.0 | 10.40 | 8 3/16 | 12C100S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 112 |
10.2 | 10.60 | 8 3/8 | 12C102S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 121 |
10.6 | 11.00 | 8 13/16 | 12C106S | S2 | 15-Web | 12 1/4 | 6 3/4 | 3 1/2 | 2 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 133 |
11.0 | 11.40 | 9 1/4 | 12C110S | S2 | 15-Web | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 128 |
12.0 | 12.40 | 10 1/4 | 12C120S | S2 | 15-Web | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 140 |
13.0 | 13.40 | 11 1/4 | 12C130S | S2 | 15-Web | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 165 |
14.0 | 14.40 | 12 1/4 | 12C140S | S2 | 15-Arm | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 148 |
15.0 | 15.40 | 13 1/4 | 12C150S | S2 | 15-Arm | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 162 |
16.0 | 16.40 | 14 1/4 | 12C160S | S2 | 15-Arm | 12 1/4 | 6 3/4 | 2 7/32 | 3 9/32 | 6 3/8 | 1 1/16 | 5 11/16 | 3/8 | 163 |
18.0 | 18.40 | 16 1/4 | 12C180U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 204 |
20.0 | 20.40 | 18 1/4 | 12C200U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 224 |
24.0 | 24.40 | 22 1/4 | 12C240U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 257 |
27.0 | 27.40 | 25 1/4 | 12C270U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 300 |
30.0 | 30.40 | 28 1/8 | 12C300U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 327 |
36.0 | 36.40 | 34 1/8 | 12C360U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 397 |
44.0 | 44.40 | 42 1/8 | 12C440U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 519 |
50.0 | 50.40 | 48 1/8 | 12C500U | U1 | 15-Arm | 12 1/4 | 7 1/8 | 1 13/16 | 3 5/16 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 551 |
3V Gripbelt Sheaves with Split Taper Bushings
Table No. 1 | Table No.2 | ||
Bushing | Bore Range | Bore Range | Keyseat |
G | 3/8″ —1″ | 3/8″ — 7/16″ | None |
H | 3/8 — 1 1/2 | 1/2 — 9/16 | 1/8″ x 1/16″ |
P1 | 1/2 — 1 3/4 | 5/8 — 7/8 | 3/16 x 3/32 |
Q1 | 3/4 —2 11/16 | 15/16 — 1 1/4 | 1/4 x 1/8 |
R1 | 1 1/8 — 3 3/4 | 1 5/16 — 1 3/8 | 5/16 x 5/32 |
S1 | 1 11/16 — 4 1/4 | 1 7/16__—1 3/4″ | 3/8″ x 3/16″ |
1 13/16 — 2 1/4 | 1/2 x 1/4 | ||
2 5/16 — 2 3/4 | 5/8×5/16 | ||
213/16 — 31/4 | 3/4 x 3/8 | ||
3 3/8 — 3 3/4 | 7/8 x 7/16 | ||
3 7/8 — 4 1/4 | 1 x 1/2 |
Table No.3
1 3/8″ Bore Bushings (except R2) are available with 3/8×3/16″ Keyseat
Specifications_Stock “3V” Sheaves
DIAMETERS | Part Number | Type | Dimensions | Wt.lncl
Bush. |
||||||||||
Pitch
“3V” Belts |
Outside | Inside | Sheave | Bushing | O.L. | L | p | c | H | G | X | E | ||
1 GROOVE, F = | 11/16″ | |||||||||||||
2.60″ | 2.65″ | — | 1G3V26 | G | G-1 | 1 5/16″ | 1″ | 7/16″ | 1/8″ | 2″ | — | — | 3/16″ | .6 |
2.75 | 2.80 | — | 1G3V28 | G | G-1 | 1 5/16 | 1 | 7/16 | 1/8 | 2 | — | — | 3/16 | .7 |
2.95 | 3.00 | — | 1G3V30 | G | G-1 | 15/16 | 1 | 7/16 | 1/8 | 2 | — | — | 3/16 | .9 |
3.10 | 3.15 | — | 1H3V31 | H | H-1 | 1 7/16 | 1 1/4 | 7/16 | 1/8 | 2 1/2 | — | — | 3/16 | .8 |
3.30 | 3.35 | — | 1H3V33 | H | H-1 | 1 7/16 | 1 1/4 | 7/16 | 1/8 | 2 1/2 | — | — | 3/16 | .9 |
3.60 | 3.65 | 一 | 1H3V36 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16″ | 7/8″ | 3/16 | 1.4 |
3.60 | 3.65 | — | 1P3V36 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 2.0 |
4.07 | 4.12 | — | 1H3V41 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 1.9 |
4.07 | 4.12 | — | 1P3V41 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 2.6 |
4.45 | 4.50 | — | 1H3V45 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.2 |
4.45 | 4.50 | _ | 1P3V45 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | 一 | 3 | 5/8 | 1 5/16 | 1/4 | 3.0 |
4.70 | 4.75 | — | 1H3V47 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.4 |
4.70 | 4.75 | — | 1P3V47 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 3.5 |
4.95 | 5.00 | — | 1H3V50 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.6 |
4.95 | 5.00 | — | 1P3V50 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 3.8 |
5.25 | 5.30 | 一 | 1H3V53 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | _ | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.5 |
5.25 | 5.30 | — | 1P3V53 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 4.2 |
5.55 | 5.60 | — | 1H3V56 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.6 |
5.55 | 5.60 | — | 1P3V56 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | — | 3 | 5/8 | 1 5/16 | 1/4 | 4.6 |
5.95 | 6.00 | — | 1H3V60 | H | H-3 | 1 1/2 | 1 1/4 | 5/8 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.9 |
5.95 | 6.00 | 一 | 1P3V60 | P1 | 2 | 2 3/16 | 1 15/16 | 1 1/4 | _ | 3 | 5/8 | 1 5/16 | 1/4 | 5.3 |
6.45 | 6.50 | 5 1/4″ | 1P3V65 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 15/16 | 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 5.5 |
6.85 | 6.90 | 5 5/8 | 1P3V69 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 15/16 | 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 4.9 |
7.95 | 8.00 | 6 1/2 | 1P3V80 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 15/16 | 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 6.5 |
10.55 | 10.60 | 9 3/8 | 1P3V106 | P1 | 16-Arm | 2 3/16 | 1 15/16 | 15/16 | 5/16 | 3 | 5/8 | 1 5/16 | 1/4 | 7.8 |
13.95 | 14.00 | 12 3/4 | 1Q3V140 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 9/32 | 17/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.1 |
18.95 | 19.00 | 17 3/4 | 1Q3V190 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 9/32 | 17/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 26.3 |
24.95 | 25.00 | 23 5/8 | 1Q3V250 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 9/32 | 17/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 38.3 |
3V Gripbelt Sheaves with Split Taper Bushings
Table No.1
Specifications—Stock “3V” Sheaves
DIAMETERS | Part Number | Dimensions | Wt. | |||||||||||
Pitch “3V” Belts | Outside | Inside | Sheave | Bushing | Type | O.L. | L | P | C | H | G | X | E | Less.
Bush. |
2 GROOVES,F = 1 3/32” | 3 GROOV | ES, F = 1 | 1/2″ | 4 GROOVES, F | =1 29/32” | |||||||||
2.60″ | 2.65″ | — | 2G3V26 | G | G-2 | 1 19/32″ | 1″ | 5/16″ | 13/32″ | 2″ | 7/16″ | 31/32″ | 3/16″ | .8 |
2.75 | 2.80 | — | 2G3V28 | G | G-2 | 1 19/32 | 1 | 5/16 | 13/32 | 2 | 7/16 | 31/32 | 3/16 | .9 |
2.95 | 3.00 | — | 2G3V30 | G | G-2 | 1 19/32 | 1 | 5/16 | 13/32 | 2 | 7/16 | 31/32 | 3/16 | 1.3 |
3.10 | 3.15 | 2 | 2H3V31 | H | H-2 | 1 19/32 | 1 1/4 | 3/8 | 7/32 | 2 1/2 | 7/16 | 13/16 | 3/16 | .9 |
3.30 | 3.35 | 2 | 2H3V33 | H | H-2 | 1 19/32 | 1 1/4 | 3/8 | 7/32 | 2 1/2 | 7/16 | 13/16 | 3/16 | 1.3 |
3.60 | 3.65 | — | 2H3V36 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 1.6 |
3.60 | 3.65 | — | 2P3V36 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 1 5/16 | 1/4 | 2.0 |
4.07 | 4.12 | — | 2H3V41 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.3 |
4.07 | 4.12 | — | 2P3V41 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 15/16 | 1/4 | 2.8 |
4.45 | 4.50 | _ | 2H3V45 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | _ | 2 1/2 | 7/16 | 7/8 | 3/16 | 2.8 |
4.45 | 4.50 | — | 2P3V45 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 15/16 | 1/4 | 3.5 |
4.70 | 4.75 | — | 2H3V47 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 3.1 |
4.70 | 4.75 | — | 2P3V47 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 15/16 | 1/4 | 4.0 |
4.95 | 5.00 | — | 2H3V50 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 3.4 |
4.95 | 5.00 | — | 2P3V50 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 1 5/16 | 1/4 | 4.6 |
5.25 | 5.30 | — | 2H3V53 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 3.7 |
5.25 | 5.30 | — | 2P3V53 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 15/16 | 1/4 | 5.6 |
5.55 | 5.60 | — | 2H3V56 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 3.1 |
5.55 | 5.60 | — | 2P3V56 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 1 5/16 | 1/4 | 6.0 |
5.95 | 6.00 | — | 2H3V60 | H | H-4 | 1 1/2 | 1 1/4 | 7/32 | — | 2 1/2 | 7/16 | 7/8 | 3/16 | 3.6 |
5.95 | 6.00 | — | 2P3V60 | P1 | 2 | 2 3/16 | 1 15/16 | 27/32 | — | 3 | 5/8 | 15/16 | 1/4 | 6.8 |
6.45 | 6.50 | 5 1/4″ | 2Q3V65 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 8.3 |
6.85 | 6.90 | 5 5/8 | 2Q3V69 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.8 |
7.95 | 8.00 | 61/2 | 2Q3V80 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.80 |
10.55 | 10.60 | 9 3/8 | 2Q3V106 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.5 |
13.95 | 14.00 | 12 3/4 | 2Q3V140 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 22.5 |
18.95 | 19.00 | 17 3/4 | 2Q3V190 | Q1 | 16, Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 28.9 |
24.95 | 25.00 | 23 5/8 | 2Q3V250 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 1 5/64 | 21/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 43.5 |
2.60″ | 2.65″ | — | 3G3V26 | G | G-2 | 2″ | 1″ | 5/16″ | 13/16″ | 2″ | 7/16″ | 1 3/8″ | 3/16″ | 1.1 |
2.75 | 2.80 | _ | 3G3V28 | G | G-2 | 2 | 1 | 5/16 | 13/16 | 2 | 7/16 | 1 3/8 | 3/16 | 1.6 |
2.95 | 3.00 | — | 3G3V30 | G | G-2 | 2 | 1 | 5/16 | 13/16 | 2 | 7/16 | 1 3/8 | 3/16 | 1.8 |
3.10 | 3.15 | — | 3H3V31 | H | H-2 | 2 | 1 1/4 | 5/16 | 9/16 | 2 1/2 | 7/16 | 1 3/8 | 3/16 | 1.4 |
3.30 | 3.35 | — | 3H3V33 | H | H-2 | 2 | 1 1/4 | 5/16 | 9/16 | 2 1/2 | 7/16 | 1 3/8 | 3/16 | 1.8 |
3.60 | 3.65 | 2 3/16″ | 3P3V36 | P1 | 5 | 2 3/8 | 1 15/16 | 5/8 | 3/16 | 3 | — | 1 5/16 | 1/4 | 2.5 |
4.07 | 4.12 | 2 9/16 | 3P3V41 | P1 | 5 | 2 3/8 | 1 15/16 | 5/8 | 3/16 | 3 | — | 1 5/16 | 1/4 | 3.0 |
4.45 | 4.50 | 3 5/16 | 3P3V45 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 3.9 |
4.70 | 4.75 | 3 1/2 | 3P3V47 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 4.4 |
4.95 | 5.00 | 3 13/16 | 3P3V50 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 4.9 |
5.25 | 5.30 | 4 1/8 | 3P3V53 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 5.9 |
5.55 | 5.60 | 4 3/8 | 3P3V56 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 7.5 |
5.95 | 6.00 | 4 13/16 | 3P3V60 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 7/16 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 8.0 |
6.45 | 6.50 | 51/4 | 3Q3V65 | Q1 | 16-Sol. | 2 25/32 | 2 1/2 | 7/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.9 |
6.85 | 6.90 | 5 5/8 | 3Q3V69 | Q1 | 16-Sol. | 2 25/32 | 2 1/2 | 7/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.3 |
7.95 | 8.00 | 61/2 | 3Q3V80 | Q1 | 16-Web | 2 25/32 | 2 1/2 | 7/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.9 |
10.55 | 10.60 | 9 3/8 | 3Q3V106 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 7/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.1 |
13.95 | 14.00 | 12 3/4 | 3Q3V140 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 7/8 | 1/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 24.5 |
18.95 | 19.00 | 17 3/4 | 3R3V190 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 35.1 |
24.95 | 25.00 | 23 5/8 | 3R3V250 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 55.0 |
33.45 | 33.50 | 32 1/4 | 3R3V335 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/8 | 1/4 | 5 3/8 | 7/8 | 2 | 9/32 | 80.0 |
2.60″ | 2.65″ | 1 3/8″ | 4G3V26 | G | 4 | 2 13/32″ | 1″ | 5/16″ | 1 7/32″ | 2″ | 7/16″ | 1 1/2″ | 3/16″ | 1.4 |
2.75 | 2.80 | 1 3/8 | 4G3V28 | G | 4 | 2 13/32 | 1 | 5/16 | 1 7/32 | 2 | 7/16 | 1 1/2 | 3/16 | 1.8 |
2.95 | 3.00 | 1 3/8 | 4G3V30 | G | 4 | 2 13/32 | 1 | 5/16 | 1 7/32 | 2 | 7/16 | 1 1/2 | 3/16 | 2.1 |
3.10 | 3.15 | 1 3/4 | 4H3V31 | H | 4 | 2 13/32 | 1 1/4 | 5/16 | 31/32 | 2 1/2 | 7/16 | 31/32 | 3/16 | 1.8 |
3.30 | 3.35 | 2 | 4H3V33 | H | 4 | 2 13/32 | 1 1/4 | 5/16 | 31/32 | 2 1/2 | 7/16 | 31/32 | 3/16 | 2.3 |
3.60 | 3.65 | 2 3/16 | 4P3V36 | P1 | 5 | 2 25/32 | 1 15/16 | 5/8 | 19/32 | 3 | — | 1 5/16 | 1/4 | 2.8 |
4.07 | 4.12 | 2 9/16 | 4P3V41 | P1 | 5 | 2 25/32 | 1 15/16 | 5/8 | 19/32 | 3 | — | 1 5/16 | 1/4 | 3.7 |
4.45 | 4.50 | 3 5/16 | 4P3V45 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 1/32 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 4.4 |
4.70 | 4.75 | 3 1/2 | 4P3V47 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 1/32 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 5.1 |
4.95 | 5.00 | 3 13/16 | 4P3V50 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 1/32 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 5.8 |
5.25 | 5.30 | 4 1/8 | 4P3V53 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 1/32 | 0 | 3 | 5/8 | 1 5/16 | 1/4 | 6.5 |
5.55 | 5.60 | 4 3/8 | 4P3V56 | P1 | 13-Sol. | 2 3/16 | 1 15/16 | 1/32 | 0 | 3 | 5/8 | 15/16 | 1/4 | 8.1 |
5.95 | 6.00 | 4 3/4 | 4Q3V60 | Q1 | 13-Sol. | 2 25/32 | 2 1/2 | 19/32 | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.0 |
6.45 | 6.50 | 51/4 | 4Q3V65 | Q1 | 13-Web | 2 55/64 | 2 1/2 | 43/64 | 5/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.1 |
6.85 | 6.90 | 5 5/8 | 4Q3V69 | Q1 | 13-Web | 2 55/64 | 2 1/2 | 43/64 | 5/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.9 |
7.95 | 8.00 | 61/2 | 4Q3V80 | Q1 | 13-Web | 2 55/64 | 2 1/2 | 43/64 | 5/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.1 |
10.55 | 10.60 | 9 3/8 | 4Q3V106 | Q1 | 13-Arm | 2 55/64 | 2 1/2 | 43/64 | 5/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.9 |
13.95 | 14.00 | 12 3/4 | 4Q3V140 | Q1 | 13-Arm | 2 55/64 | 2 1/2 | 43/64 | 5/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.4 |
18.95 | 19.00 | 17 3/4 | 4R3V190 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 63/64 | 3/64 | 5 3/8 | 7/8 | 2 | 9/32 | 37.3 |
24.95 | 25.00 | 23 5/8 | 4R3V250 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 63/64 | 3/64 | 5 3/8 | 7/8 | 2 | 9/32 | 60.0 |
33.45 | 33.50 | 32 1/4 | 4R3V335 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 63/64 | 3/64 | 5 3/8 | 7/8 | 2 | 9/32 | 88.0 |
3V Gripbelt Sheaves with Split Taper Bushings
Table No. 1
Specifications—Stock “3V” Sheaves
DIAMETERS | Part Number | Dimensions | wt.
Less. Bush. |
|||||||||||
Pitch
“3V” |
Outside | Inside | Sheave | Bushing | Type | 〇.L. | L | p | c | H | G | X | E | |
Belts | ||||||||||||||
5 GROOVES, F = 2 5/16″ 6 GROOVES, F = | 2 23/32″ | 8 GROOVES, F = 3 17/32″ | 10 GROOVES | F = 4 11/32″ | ||||||||||
4.70 | 4.75″ | 3 1/2″ | 5P3V47 | P1 | 13-Web | 2 9/16″ | 1 15/16″ | 0 | 3/8″ | 3″ | 5/8″ | 15/16″ | 1/4″ | 5.6 |
4.95 | 5.00 | 3 13/16 | 5P3V50 | P1 | 13-Web | 2 9/16 | 1 15/16 | 0 | 3/8 | 3 | 5/8 | 1 5/16 | 1/4 | 6.0 |
5.25 | 5.30 | 4 1/8 | 5P3V53 | P1 | 13-Web | 2 9/16 | 1 15/16 | 0 | 3/8 | 3 | 5/8 | 1 5/16 | 1/4 | 7.1 |
5.55 | 5.60 | 4 3/8 | 5P3V56 | P1 | 13-Web | 2 9/16 | 1 15/16 | 0 | 3/8 | 3 | 5/8 | 1 5/16 | 1/4 | 8.1 |
5.95 | 6.00 | 4 3/4 | 5Q3V60 | Q1 | 13-Web | 2 25/32 | 2 1/2 | 3/16″ | 0 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.5 |
6.45 | 6.50 | 5 1/4 | 5Q3V65 | Q1 | 13-Web | 3 1/16 | 2 1/2 | 15/32 | 9/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.6 |
6.85 | 6.90 | 5 5/8 | 5Q3V69 | Q1 | 13-Web | 3 1/16 | 2 1/2 | 15/32 | 9/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.9 |
7.95 | 8.00 | 6 1/2 | 5Q3V80 | Q1 | 13-Web | 3 1/16 | 2 1/2 | 15/32 | 9/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.3 |
10.55 | 10.60 | 9 3/8 | 5Q3V106 | Q1 | 13-Arm | 3 1/16 | 2 1/2 | 15/32 | 9/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 17.5 |
13.95 | 14.00 | 12 3/4 | 5Q3V140 | Q1 | 13-Arm | 3 1/16 | 2 1/2 | 15/32 | 9/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 27.5 |
18.95 | 19.00 | 17 3/4 | 5R3V190 | R1 | 13-Arm | 3 5/16 | 2 7/8 | 23/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 40.9 |
24.95 | 25.00 | 23 5/8 | 5R3V250 | R1 | 13-Arm | 3 5/16 | 2 7/8 | 23/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 64.0 |
33.45 | 33.50 | 32 1/4 | 5R3V335 | R1 | 13-Arm | 3 5/16 | 2 7/8 | 23/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 92.0 |
4.70″ | 4.75″ | 3 1/2″ | 6Q3V47 | Q1 | 5 | 3 3/4″ | 2 1/2″ | 3/4″ | 31/32″ | 4 1/8″ | 3/4″ | 1 3/4″ | 9/32″ | 5.6 |
4.95 | 5.00 | 3 13/16 | 6Q3V50 | Q1 | 5 | 3 3/4 | 2 1/2 | 3/4 | 31/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 6.1 |
5.25 | 5.30 | 4 1/8 | 6Q3V53 | Q1 | 5 | 3 3/4 | 2 1/2 | 3/4 | 31/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 7.3 |
5.55 | 5.60 | 4 1/4 | 6Q3V56 | Q1 | 13-Sol. | 3 | 2 1/2 | 0 | 7/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 8.8 |
5.95 | 6.00 | 4 3/4 | 6Q3V60 | Q1 | 13-Web | 3 | 2 1/2 | 0 | 7/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.1 |
6.45 | 6.50 | 5 1/4 | 6Q3V65 | Q1 | 13-Web | 3 17/64 | 2 1/2 | 17/64 | 31/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.9 |
6.85 | 6.90 | 5 5/8 | 6Q3V69 | Q1 | 13-Web | 3 17/64 | 2 1/2 | 17/64 | 31/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.4 |
7.95 | 8.00 | 6 1/2 | 6Q3V80 | Q1 | 13-Web | 3 17/64 | 2 1/2 | 17/64 | 31/64 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.1 |
10.55 | 10.60 | 9 3/8 | 6R3V106 | R1 | 13-Arm | 3 33/64 | 2 7/8 | 33/64 | 23/64 | 5 3/8 | 7/8 | 2 | 9/32 | 22.4 |
13.95 | 14.00 | 12 3/4 | 6R3V140 | R1 | 13-Arm | 3 33/64 | 2 7/8 | 33/64 | 23/64 | 5 3/8 | 7/8 | 2 | 9/32 | 32.1 |
18.95 | 19.00 | 17 3/4 | 6R3V190 | R1 | 13-Arm | 3 33/64 | 2 7/8 | 33/64 | 23/64 | 5 3/8 | 7/8 | 2 | 9/32 | 42.8 |
24.95 | 25.00 | 23 5/8 | 6R3V250 | R1 | 13-Arm | 3 33/64 | 2 7/8 | 33/64 | 23/64 | 5 3/8 | 7/8 | 2 | 9/32 | 64.0 |
33.45 | 33.50 | 32 1/4 | 6R3V335 | R1 | 13-Arm | 3 33/64 | 2 7/8 | 33/64 | 23/64 | 5 3/8 | 7/8 | 2 | 9/32 | 99.0 |
4.70″ | 4.75″ | 3 1/2″ | 8Q3V47 | Q2 | 5 | 4 9/16″ | 3 1/2″ | 3/4″ | 25/32″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 7.3 |
4.95 | 5.00 | 3 13/16 | 8Q3V50 | Q2 | 5 | 4 9/16 | 3 1/2 | 3/4 | 25/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 8.6 |
5.25 | 5.30 | 4 1/8 | 8Q3V53 | Q2 | 5 | 4 9/16 | 3 1/2 | 3/4 | 25/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 10.3 |
5.55 | 5.60 | 4 1/4 | 8Q3V56 | Q2 | 15-Sol. | 3 25/32 | 3 1/2 | 1/32 | 0 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 12.3 |
5.95 | 6.00 | 4 3/4 | 8Q3V60 | Q2 | 15-Sol. | 3 25/32 | 3 1/2 | 1/32 | 0 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 15.1 |
6.45 | 6.50 | 5 1/4 | 8Q3V65 | Q2 | 13-Web | 4 11/64 | 3 1/2 | 23/64 | 25/64 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 18.3 |
6.85 | 6.90 | 5 5/8 | 8Q3V69 | Q2 | 13-Web | 4 11/64 | 3 1/2 | 23/64 | 25/64 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 21.4 |
7.95 | 8.00 | 6 1/2 | 8R3V80 | R1 | 13-Web | 3 59/64 | 2 7/8 | 7/64 | 49/64 | 5 3/8 | 7/8 | 2 | 9/32 | 23.2 |
10.55 | 10.60 | 9 3/8 | 8R3V106 | R1 | 13-Arm | 3 59/64 | 2 7/8 | 7/64 | 49/64 | 5 3/8 | 7/8 | 2 | 9/32 | 24.5 |
13.95 | 14.00 | 12 3/4 | 8R3V140 | R1 | 13-Arm | 3 59/64 | 2 7/8 | 7/64 | 49/64 | 5 3/8 | 7/8 | 2 | 9/32 | 39.0 |
18.95 | 19.00 | 17 3/4 | 8R3V190 | R1 | 13-Arm | 3 59/64 | 2 7/8 | 7/64 | 49/64 | 5 3/8 | 7/8 | 2 | 9/32 | 49.0 |
24.95 | 25.00 | 23 5/8 | 8R3V250 | R1 | 13-Arm | 3 59/64 | 2 7/8 | 7/64 | 49/64 | 5 3/8 | 7/8 | 2 | 9/32 | 76.0 |
33.45 | 33.50 | 32 1/4 | 8S3V335 | S1 | 13-Arm | 4 55/64 | 4 3/8 | 61/64 | 7/64 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 126 |
4.70″ | 4.75″ | 3 1/2″ | 10Q3V47 | Q2 | 5 | 5 3/8″ | 3 1/2″ | 3/4″ | 1 19/32″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 8.4 |
4.95 | 5.00 | 3 13/16 | 10Q3V50 | Q2 | 5 | 5 3/8 | 3 1/2 | 3/4 | 1 19/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 9.9 |
5.25 | 5.30 | 4 1/8 | 10Q3V53 | Q2 | 5 | 5 3/8 | 3 1/2 | 3/4 | 1 19/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 11.4 |
5.55 | 5.60 | 4 1/4 | 10Q3V56 | Q2 | 13-Web | 4 5/8 | 3 1/2 | 0 | 27/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 13.8 |
5.95 | 6.00 | 4 3/4 | 10Q3V60 | Q2 | 13-Web | 4 5/8 | 3 1/2 | 0 | 27/32 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 16.5 |
6.45 | 6.50 | 5 1/4 | 10Q3V65 | Q2 | 15-Web | 4 37/64 | 3 1/2 | 3/64 | 51/64 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 20.4 |
6.85 | 6.90 | 5 5/8 | 10Q3V69 | Q2 | 15-Web | 4 37/64 | 3 1/2 | 3/64 | 51/64 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 23.4 |
7.95 | 8.00 | 6 1/2 | 10R3V80 | R1 | 15-Web | 4 11/32 | 2 7/8 | 19/64 | 1 11/64 | 5 3/8 | 7/8 | 2 | 9/32 | 26.0 |
10.55 | 10.60 | 9 3/8 | 10R3V106 | R1 | 15-Arm | 4 11/32 | 2 7/8 | 19/64 | 1 11/64 | 5 3/8 | 7/8 | 2 | 9/32 | 28.4 |
13.95 | 14.00 | 12 3/4 | 10R3V140 | R1 | 15-Arm | 4 11/32 | 2 7/8 | 19/64 | 1 11/64 | 5 3/8 | 7/8 | 2 | 9/32 | 42.3 |
18.95 | 19.00 | 17 3/4 | 10R3V190 | R1 | 15-Arm | 4 11/32 | 2 7/8 | 19/64 | 1 11/64 | 5 3/8 | 7/8 | 2 | 9/32 | 54.0 |
24.95 | 25.00 | 23 5/8 | 10S3V250 | S1 | 13-Arm | 5 17/64 | 4 3/8 | 35/64 | 33/64 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 103 |
33.45 | 33.50 | 32 1/4 | 10S3V335 | S1 | 13-Arm | 5 17/64 | 4 3/8 | 35/64 | 33/64 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 138 |
5V Gripbelt Sheaves with Split Taper Bushings
Bore Range | Keyseat | ||
Table No. 1 | 1/2″—9/16″ 5/8 — 7/8 | 1/8″ x 1/16″ 3/16×3/32 | |
Bushing No. | Bore Range | 15/16—1 1/4 1 5/16—1 3/8 | 1/4 x 1/8 5/16×5/32 |
P1 | 1/2″ — 1 3/4″ | 1 7/16—1 3/4 | 3/8×3/16 |
Q1 | 3/4 — 2 11/16 | 1 13/16 — 2 1/4 | 1/2 x 1/4 |
Q2 | 1—2 5/8 | 2 5/16 — 2 3/4 | 5/8 x 5/16 |
R1 | 1 1/8 — 3 3/4 | 2 13/16 — 3 1/4 | 3/4 x 3/8 |
S1 | 1 11/16 — 4 1/4 | 3 3/8 — 3 3/4 | 7/8×7/16 |
UO | 2 3/8 — 5 1/2 | 3 7/8 — 4 1/4 | 1×1/2 |
U1 | 2 3/8 — 5 1/2 | 4 9/16 — 5 1/2 | 1 1/4×5/8 |
1 3/8″ Bore Bushing(except R2) are available
with 3/8×3/16″Keyway.
Table No.3
Specifications—Stock “5V” Sheaves
DIAMETERS | Part Number | DIMENSIONS | Wt. | |||||||||||
Pitch “5V” Belts | Outside | Inside | Sheave | Bushing | TYPE | O.L. | L | P | C | H | G | X | E | Less
Bush. |
2 GROOVES, F =1 11/16″ |
4.30″ | 4.40″ | 3 3/16″ | 2P5V44 | P1 | 13-Solid | 2 3/16″ | 1 15/16″ | 1/4″ | — | 3._ | 5/8″ | 1 5/16″ | 1/4″ | 3.8 |
4.50 | 4.60 | 2 7/8 | 2Q5V46 | Q1 | 5 | 3 7/8 | 2 1/2 | 3/4 | 1 3/32″ | 4 1/8 | — | 1 3/4 | 9/32 | 6.6 |
4.80 | 4.90 | 3 1/8 | 2Q5V49 | Q1 | 5 | 3 5/16 | 2 1/2 | 3/4 | 17/32 | 4 1/8 | — | 1 3/4 | 9/32 | 6.2 |
5.10 | 5.20 | — | 2Q5V52 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 3/4 | 1/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 5.6 |
5.40 | 5.50 | — | 2Q5V55 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 3/4 | 1/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 6.6 |
5.80 | 5.90 | — | 2Q5V59 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 3/4 | 1/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 7.6 |
6.20 | 6.30 | — | 2Q5V63 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 3/4 | 1/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 9.4 |
6.60 | 6.7 | — | 2Q5V67 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 3/4 | 1/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.0 |
7.00 | 7.10 | — | 2Q5V71 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.3 |
7.40 | 7.50 | — | 2Q5V75 | Q1 | 16-Solid | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 14.1 |
7.90 | 8.00 | 6 1/4 | 2Q5V80 | Q1 | 16-Web | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.6 |
8.40 | 8.50 | 6 3/4 | 2Q5V85 | Q1 | 16-Web | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.9 |
8.90 | 9.00 | 7 1/4 | 2Q5V90 | Q1 | 16-Web | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.3 |
9.15 | 9.25 | 7 3/8 | 2Q5V92 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.1 |
9.65 | 9.75 | 7 7/8 | 2Q5V97 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.1 |
10.20 | 10.30 | 8 7/16 | 2Q5V103 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.8 |
10.80 | 10.90 | 9 | 2Q5V109 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 19.3 |
11.70 | 11.80 | 10 | 2Q5V118 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 21.4 |
12.40 | 12.50 | 10 3/4 | 2Q5V125 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 23.8 |
13.10 | 13.20 | 11 7/16 | 2Q5V132 | Q1 | 16-Arm | 2 25/32 | 2 1/2 | 25/32 | 1/32 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 25.5 |
13.90 | 14.00 | 12 1/4 | 2R5V140 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 27.6 |
14.90 | 15.00 | 13 1/4 | 2R5V150 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 30.9 |
15.90 | 16.00 | 14 1/4 | 2R5V160 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 33.3 |
21.10 | 21.20 | 19 3/8 | 2R5V212 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 47.5 |
27.90 | 28.00 | 26 1/4 | 2R5V280 | R1 | 16-Arm | 3 5/32 | 2 7/8 | 1 1/32 | 5/32 | 5 3/8 | 7/8 | 2 | 9/32 | 71.0 |
DIAMETERS | Part Number | TYPE | DIMENSIONS | Wt.
Less Bush. |
||||||||||
Pitch
“5V” Belts |
Out
side |
Inside | Sheave | Bushing | O.L. | L | P | C | H | G | X | E | ||
3 GROOVES, | F =2 3/8″ 4 GROOVES, F=3 1/16″ | |||||||||||||
4.30″ | 4.40″ | 3 3/16 | 3P5V44 | P1 | 13-Solid | 2 23/32″ | 1 15/16″ | 3/32″ | 17/32″ | 3″ | 5/8″ | 15/16″ | 1/4″ | 3.1 |
4.50 | 4.60 | 2 7/8 | 3Q5V46 | Q1 | 5 | 4 3/4 | 2 1/2 | 3/4 | 1 25/32 | 4 1/8 | — | 1 3/4 | 9/32 | 7.6 |
4.80 | 4.90 | 3 1/8 | 3Q5V49 | Q1 | 5 | 3 13/32 | 2 1/2 | 3/4 | 5/8 | 4 1/8 | — | 1 3/4 | 9/32 | 7.3 |
5.10 | 5.20 | 3 1/2 | 3Q5V52 | Q1 | 5 | 3 13/32 | 2 1/2 | 3/4 | 5/8 | 4 1/8 | — | 1 3/4 | 9/32 | 5.8 |
5.40 | 5.50 | 3 3/4 | 3Q5V55 | Q1 | 5 | 3 13/32 | 2 1/2 | 3/4 | 5/8 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 7.5 |
5.80 | 5.90 | 4 3/16 | 3Q5V59 | Q1 | 13-Solid | 2 31/32 | 2 1/2 | 5/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 8.6 |
6.20 | 6.30 | 4 9/16 | 3Q5V63 | Q1 | 13-Solid | 2 31/32 | 2 1/2 | 5/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.3 |
6.60 | 6.70 | 5 | 3Q5V67 | Q1 | 13-Solid | 2 31/32 | 2 1/2 | 5/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 12.0 |
7.00 | 7.10 | 5 3/8 | 3Q5V71 | Q1 | 13-Web | 2 31/32 | 2 1/2 | 5/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.9 |
7.40 | 7.50 | 5 3/4 | 3Q5V75 | Q1 | 13-Web | 2 31/32 | 2 1/2 | 5/16 | 3/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 16.0 |
7.90 | 8.00 | 6 1/4 | 3R5V80 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 17.2 |
8.40 | 8.50 | 6 3/4 | 3R5V85 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 20.5 |
8.90 | 9.00 | 7 1/4 | 3R5V90 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 22.2 |
9.15 | 9.25 | 7 3/8 | 3R5V92 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 24.1 |
9.65 | 9.75 | 7 7/8 | 3R5V97 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 24.8 |
10.20 | 10.30 | 8 7/16 | 3R5V103 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 26.4 |
10.80 | 10.90 | 9 | 3R5V109 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 28.0 |
11.70 | 11.80 | 10 | 3R5V118 | R1 | 13-Web | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 31.9 |
12.40 | 12.50 | 10 3/4 | 3R5V125 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 35.1 |
13.10 | 13.20 | 11 7/16 | 3R5V132 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 29.0 |
13.90 | 14.00 | 12 1/4 | 3R5V140 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 32.3 |
14.90 | 15.00 | 13 1/4 | 3R5V150 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 35.0 |
15.90 | 16.00 | 14 1/4 | 3R5V160 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 38.7 |
21.10 | 21.20 | 19 3/8 | 3R5V212 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 52.0 |
27.90 | 28.00 | 26 1/4 | 3R5V280 | R1 | 13-Arm | 3 11/32 | 2 7/8 | 11/16 | 3/16 | 5 3/8 | 7/8 | 2 | 9/32 | 80.0 |
37.40 | 37.50 | 35 3/4 | 3S5V375 | S1 | 16-Arm | 4 3/4 | 4 3/8 | 1 17/32 | 15/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 147 |
49.90 | 50.00 | 48 1/4 | 3U5V500 | UO | 16-Arm | 5 13/32 | 4 15/16 | 1 7/8 | 11/16 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 216 |
4.30″ | 4.40″ | 3″ | 4P5V44 | P1 | 13-Solid | 3 3/16″ | 1 15/32″ | 1/8″ | 7/8″ | 3″ | 5/8″ | 15/16″ | 1/4″ | 3.2 |
4.50 | 4.60 | 2 7/8 | 4Q5V46 | Q2 | 5 | 5 1/4 | 3 1/2 | 3/4 | 1 15/32 | 4 1/8 | — | 2 3/4 | 9/32 | 8.6 |
4.80 | 4.90 | 3 1/8 | 4Q5V49 | Q1 | 5 | 4 3/32 | 2 1/2 | 3/4 | 1 5/16 | 4 1/8 | — | 1 3/4 | 9/32 | 8.5 |
5.10 | 5.20 | 3 1/2 | 4Q5V52 | Q1 | 5 | 4 3/32 | 2 1/2 | 3/4 | 1 5/16 | 4 1/8 | — | 1 3/4 | 9/32 | 7.8 |
5.40 | 5.50 | 3 3/4 | 4Q5V55 | Q1 | 5 | 4 3/32 | 2 1/2 | 3/4 | 1 5/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 8.3 |
5.80 | 5.90 | 4 3/16 | 4Q5V59 | Q1 | 13-Solid | 4 3/32 | 2 1/2 | 0 | 9/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 10.1 |
6.20 | 6.30 | 4 9/16 | 4Q5V63 | Q1 | 13-Solid | 4 3/32 | 2 1/2 | 0 | 9/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 11.8 |
6.60 | 6.7 | 5 | 4Q5V67 | Q1 | 13-Solid | 4 3/32 | 2 1/2 | 0 | 9/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 13.6 |
7.00 | 7.10 | 5 3/8 | 4Q5V71 | Q1 | 13-Web | 3 11/32 | 2 1/2 | 0 | 9/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 15.9 |
7.40 | 7.50 | 5 3/4 | 4Q5V75 | Q1 | 13-Web | 3 11/32 | 2 1/2 | 0 | 9/16 | 4 1/8 | 3/4 | 1 3/4 | 9/32 | 18.4 |
7.90 | 8.00 | 6 1/4 | 4R5V80 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 19.4 |
8.40 | 8.50 | 6 3/4 | 4R5V85 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 22.8 |
8.90 | 9.00 | 7 1/4 | 4R5V90 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 24.5 |
9.15 | 9.25 | 7 3/8 | 4R5V92 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 26.6 |
9.65 | 9.75 | 7 7/8 | 4R5V97 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 28.0 |
10.20 | 10.30 | 8 7/16 | 4R5V103 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 30.8 |
10.80 | 10.90 | 9 | 4R5V109 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 31.7 |
11.70 | 11.80 | 10 | 4R5V118 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 35.3 |
12.40 | 12.50 | 10 3/4 | 4R5V125 | R1 | 13-Web | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 37.9 |
13.10 | 13.20 | 11 7/16 | 4R5V132 | R1 | 13-Arm | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 33.3 |
13.90 | 14.00 | 12 1/4 | 4R5V140 | R1 | 13-Arm | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 36.5 |
14.90 | 15.00 | 13 1/4 | 4R5V150 | R1 | 13-Arm | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 40.9 |
15.90 | 16.00 | 14 1/4 | 4R5V160 | R1 | 13-Arm | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 43.3 |
21.10 | 21.20 | 19 3/8 | 4R5V212 | R1 | 13-Arm | 3 11/16 | 2 7/8 | 11/32 | 17/32 | 5 3/8 | 7/8 | 2 | 9/32 | 59.0 |
27.90 | 28.00 | 26 1/4 | 4S5V280 | S1 | 16-Arm | 4 3/4 | 4 3/8 | 1 3/16 | 1/8 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 135 |
37.40 | 37.50 | 35 3/4 | 4S5V375 | S1 | 16-Arm | 4 3/4 | 4 3/8 | 1 3/16 | 1/8 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 157 |
49.90 | 50.00 | 48 1/4 | 4U5V500 | U0 | 16-Arm | 5 13/32 | 4 15/16 | 1 17/32 | 11/32 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 239 |
5V Gripbelt Sheaves with Split Taper Bushings
Table No. 1
Specifications—Stock “5V” Sheaves
DIAMETERS | Part Number | TYPE | DIMENSIONS | wt.
Less Bush. |
||||||||||
Pitch
“5V” Belts |
Out
side |
Inside | Sheave | Bushing | O.L. | L | P | C | H | G | X | E | ||
5 GROOVES, F =3 3/4″ | 6 GROOVES, | F = 4 7/16″ | ||||||||||||
4.5 | 4.60 | 2 7/8″ | 5Q5V46 | Q2 | 5 | 5 15/16″ | 3 1/2″ | 3/4″ | 2 5/16″ | 4 1/8″ | – | 2 3/4″ | 9/32 | 8.9 |
4.8 | 4.90 | 3 1/8 | 5Q5V49 | Q2 | 5 | 5 3/8 | 3 1/2 | 3/4 | 1 | 4 1/8 | – | 2 3/4 | 9/32 | 9.2 |
5.1 | 5.20 | 3 1/2 | 5Q5V52 | Q2 | 5 | 4 25/32 | 3 1/2 | 3/4 | 1 | 4 1/8 | 3/4″ | 2 3/4 | 9/32 | 9.0 |
5.4 | 5.50 | 3 3/4 | 5Q5V55 | Q2 | 5 | 4 25/32 | 3 1/2 | 3/4 | 1 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 10.8 |
5.8 | 5.90 | 4 3/16 | 5Q5V59 | Q2 | 13-Solid | 4 3/32 | 3 1/2 | — | 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 13.2 |
6.2 | 6.30 | 4 9/16 | 5Q5V63 | Q2 | 13-Solid | 4 3/32 | 3 1/2 | — | 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 15.9 |
6.6 | 6.70 | 5 | 5Q5V67 | Q2 | 13-Solid | 4 3/32 | 3 1/2 | — | 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 18.6 |
7.00 | 7.10 | 5 3/8 | 5Q5V71 | Q2 | 13-Web | 4 1/32 | 3 1/2 | 0 | 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 22.0 |
7.40 | 7.50 | 5 3/4 | 5Q5V75 | Q2 | 13-Web | 4 1/32 | 3 1/2 | 0 | 1/4 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 25.0 |
7.90 | 8.00 | 6 1/4 | 5R5V80 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 21.7 |
8.40 | 8.50 | 6 3/4 | 5R5V85 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 25.1 |
8.90 | 9.00 | 7 1/4 | 5R5V90 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 25.4 |
9.15 | 9.25 | 7 3/8 | 5R5V92 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 28.4 |
9.65 | 9.75 | 7 7/8 | 5R5V97 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 31.8 |
10.20 | 10.30 | 8 7/16 | 5R5V103 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 32.5 |
10.80 | 10.90 | 9 | 5R5V109 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 35.1 |
11.70 | 11.80 | 10 | 5R5V118 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 38.8 |
12.40 | 12.50 | 10 3/4 | 5R5V125 | R1 | 15-Web | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 41.8 |
13.10 | 13.20 | 11 7/16 | 5R5V132 | R1 | 15-Arm | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 37.1 |
13.90 | 14.00 | 12 1/4 | 5R5V140 | R1 | 15-Arm | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 41.6 |
14.90 | 15.00 | 13 1/4 | 5R5V150 | R1 | 15-Arm | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 45.0 |
15.90 | 16.00 | 14 1/4 | 5R5V160 | R1 | 15-Arm | 4 1/32 | 2 7/8 | 0 | 7/8 | 5 3/8 | 7/8 | 2 | 9/32 | 48.0 |
21.10 | 21.20 | 19 3/8 | 5S5V212 | S1 | 13-Arm | 4 31/32 | 4 3/8 | 27/32 | 7/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 90.0 |
24.90 | 25.00 | 23 1/4 | 5S5V250 | S1 | 13-Arm | 4 31/32 | 4 3/8 | 27/32 | 7/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 105 |
27.90 | 28.00 | 26 1/4 | 5S5V280 | S1 | 13-Arm | 4 31/32 | 4 3/8 | 27/32 | 7/32 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 120 |
37.40 | 37.50 | 35 3/4 | 5U5V375 | UO | 13-Arm | 513/32 | 4 15/16 | 1 3/16 | 0 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 185 |
49.90 | 50.00 | 48 1/4 | 5U5V500 | UO | 13-Arm | 5 13/32 | 415/16 | 1 3/16 | 0 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 244 |
7.00″ | 7.10″ | 5 3/8″ | 6Q5V71 | Q2 | 15-Web | 4 7/16″ | 3 1/2″ | 1/2″ | 7/16″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 23.6 |
7.40 | 7.50 | 5 3/4 | 6Q5V75 | Q2 | 15-Web | 4 7/16 | 3 1/2 | 1/2 | 7/16 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 27.3 |
7.90 | 8.00 | 6 1/4 | 6R5V80 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 23.3 |
8.40 | 8.50 | 6 3/4 | 6R5V85 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 27.3 |
8.90 | 9.00 | 7 1/4 | 6R5V90 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 28.8 |
9.15 | 9.25 | 7 3/8 | 6R5V92 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 31.1 |
9.65 | 9.75 | 7 7/8 | 6R5V97 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 34.5 |
10.20 | 10.30 | 8 7/16 | 6R5V103 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 36.8 |
10.80 | 10.90 | 9 | 6R5V109 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 39.6 |
11.70 | 11.80 | 10 | 6R5V118 | R1 | 15-Web | 4 7/16 | 2 7/8 | 11/32 | 1 7/32 | 5 3/8 | 7/8 | 2 | 9/32 | 42.5 |
12.40 | 12.50 | 10 3/4 | 6S5 V125 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 65.0 |
13.10 | 13.20 | 11 7/16 | 6S5V132 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 71.0 |
13.90 | 14.00 | 12 1/4 | 6S5 V140 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 70.0 |
14.90 | 15.00 | 13 1/4 | 6S5V150 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 69.0 |
15.90 | 16.00 | 14 1/4 | 6S5V160 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 79.0 |
21.10 | 21.20 | 19 3/8 | 6S5V212 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 97.0 |
24.90 | 25.00 | 23 1/4 | 6S5V250 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 113 |
27.90 | 28.00 | 26 1/4 | 6S5V280 | S1 | 13-Arm | 5 5/16 | 4 3/8 | 1/2 | 9/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 128 |
37.40 | 37.50 | 35 3/4 | 6U5V375 | UO | 13-Arm | 5 3/4 | 4 15/16 | 27/32 | 11/32 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 206 |
49.90 | 50.00 | 48 1/4 | 6U5V500 | UO | 13-Arm | 5 3/4 | 4 15/16 | 27/32 | 11/32 | 8 3/8 | 1 3/16 | 3 3/4 | 15/32 | 271 |
5V Gripbelt Sheaves with Split Taper Bushings
Table No.1
Bushing No. | Bore Range |
P1 | 1/2″- 1 3/4″ |
Q1 | 3/4 – 2 11/16 |
Q2 | 1-2 5/8 |
R1 | 1 1/8 – 3 3/4 |
R2 | 1 3/8 – 3 5/8 |
S1 | 1 11/16 – 4 1/4 |
UO | 2 3/8 – 5 1/2 |
U1 | 2 3/8 – 5 1/2 |
Table No.2
Bore Range | Keyseat |
1/2″ — 9/16″ | 1/8″x1/16″ |
5/8 — 7/8 | 3/16×3/32 |
15/16 — 1 1/4 | 1/4 x 1/8 |
1 5/16 — 1 3/8 | 5/16 x 5/32 |
1 7/16 — 1 3/4 | 3/8×3/16 |
1 13/16 — 2 1/4 | 1/2 x 1/4 |
2 5/16 — 2 3/4 | 5/8×5/16 |
2 13/16 — 3 1/4 | 3/4 x 3/8 |
3 3/8 — 3 3/4 | 7/8×7/16 |
3 7/8 — 4 1/2 | 1×1/2 |
4 9/16 — 5 1/2 | 1 1/4×5/8 |
1 3/8″ Bore Bushing (except R2) are available with 3/8×3/16″Keyway.
Table No.3
Specifications—Stock “5V” Sheaves
DIAMETERS | Part Number | DIMENSIONS | wt.
Less Bush. |
|||||||||||
Pitch
“5V” Belts |
Out
side |
Inside | Sheave | Bushing | TYPE | 〇.L. | L | P | C | H | G | X | E | |
8 GROOVES, F =5 13/16″ 10 GROOVES, F = 7 3/16″ | ||||||||||||||
7.00″ | 7.10″ | 5 3/8″ | 8Q5V71 | Q2 | 15-Web | 5 13/16″ | 3 1/2″ | 1″ | 15/16″ | 4 1/8″ | 3/4″ | 2 3/4″ | 9/32″ | 27.9 |
7.40 | 7.50 | 5 3/4 | 8Q5W5 | Q2 | 15-Web | 5 13/16 | 3 1/2 | 1 | 1 5/16 | 4 1/8 | 3/4 | 2 3/4 | 9/32 | 32.1 |
7.90 | 8.00 | 6 1/4 | 8R5V80 | R2 | 15-Web | 6 1/16 | 4 7/8 | 1/32 | 29/32 | 5 3/8 | 7/8 | 4 | 9/32 | 45.3 |
8.40 | 8.50 | 6 3/4 | 8R5V85 | R2 | 15-Web | 6 1/16 | 4 7/8 | 1/32 | 29/32 | 5 3/8 | 7/8 | 4 | 9/32 | 45.5 |
8.90 | 9.00 | 7 1/4 | 8R5V90 | R2 | 15-Web | 6 1/16 | 4 7/8 | 1/32 | 29/32 | 5 3/8 | 7/8 | 4 | 9/32 | 50.1 |
9.15 | 9.25 | 7 3/8 | 8S5V92 | S1 | 15-Web | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 47.3 |
9.65 | 9.75 | 7 7/8 | 8S5V97 | S1 | 15-Web | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 50.0 |
10.20 | 10.30 | 8 7/16 | 8S5V103 | S1 | 15-Web | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 63.0 |
10.80 | 10.90 | 9 | 8S5V109 | S1 | 15-Web | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 71.0 |
11.70 | 11.80 | 10 | 8S5V118 | S1 | 15-Web | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 85.0 |
12.40 | 12.50 | 10 3/4 | 8S5V125 | S1 | 15-Arm | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 76.0 |
13.10 | 13.20 | 11 7/16 | 8S5V132 | S1 | 15-Arm | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 79.0 |
13.90 | 14.00 | 12 1/4 | 8S5V140 | S1 | 15-Arm | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 77.0 |
14.90 | 15.00 | 13 1/4 | 8S5V150 | S1 | 15-Arm | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 83.0 |
15.90 | 16.00 | 14 1/4 | 8S5V160 | S1 | 15-Arm | 6 | 4 3/8 | 3/16 | 1 1/4 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 90.0 |
21.10 | 21.20 | 19 3/8 | 8U5V212 | U1 | 13-Arm | 7 11/16 | 7 1/8 | 1 13/32 | 3/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 175 |
24.90 | 25.00 | 23 1/4 | 8U5V250 | U1 | 13-Arm | 7 11/16 | 7 1/8 | 1 13/32 | 3/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 190 |
27.90 | 28.00 | 26 1/4 | 8U5V280 | U1 | 13-Arm | 7 11/16 | 7 1/8 | 1 13/32 | 3/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 222 |
37.40 | 37.50 | 35 3/4 | 8U5V375 | U1 | 13-Arm | 7 11/16 | 7 1/8 | 1 13/32 | 3/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 264 |
49.90 | 50.00 | 48 1/4 | 8U5V500 | U1 | 13-Arm | 7 11/16 | 7 1/8 | 1 13/32 | 3/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 393 |
7.90″ | 8.00″ | 6 1/4″ | 10R5V80 | R2 | 15-Web | 7 3/16″ | 4 7/8“ | 23/32″ | 1 19/32″ | 5 3/8″ | 7/8″ | 4″_ | 9/32″ | 43.8 |
8.40 | 8.50 | 6 3/4 | 10R5V85 | R2 | 15-Web | 7 3/16 | 4 7/8 | 23/32 | 1 19/32 | 5 3/8 | 7/8 | 4 | 9/32 | 53.0 |
8.90 | 9.00 | 7 1/4 | 10R5V90 | R2 | 15-Web | 7 3/16 | 4 7/8 | 23/32 | 1 19/32 | 5 3/8 | 7/8 | 4 | 9/32 | 59.0 |
9.15 | 9.25 | 7 3/8 | 10S5V92 | S1 | 15-Web | 7 3/16 | 4 3/8 | 7/8 | 1 15/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 53.0 |
9.65 | 9.75 | 7 7/8 | 10S5V97 | S1 | 15-Web | 7 3/16 | 4 3/8 | 7/8 | 1 15/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 60.0 |
10.20 | 10.30 | 8 7/16 | 10S5V103 | S1 | 15-Web | 7 3/16 | 4 3/8 | 7/8 | 1 15/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 69.0 |
10.80 | 10.90 | 9 | 10S5V109 | S1 | 15-Web | 7 3/16 | 4 3/8 | 7/8 | 1 15/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 78.0 |
11.70 | 11.80 | 10 | 10S5V118 | S1 | 15-Web | 7 3/16 | 4 3/8 | 7/8 | 1 15/16 | 6 3/8 | 1 1/16 | 3 5/16 | 3/8 | 93.0 |
12.40 | 12.50 | 10 3/4 | 10U5V125 | U1 | 13-Web | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 132 |
13.10 | 13.20 | 11 7/16 | 10U5V132 | U1 | 13-Web | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 151 |
13.90 | 14.00 | 12 1/4 | 10U5V140 | U1 | 13-Web | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 177 |
14.90 | 15.00 | 13 1/4 | 10U5V150 | U1 | 13-Web | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 164 |
15.90 | 16.00 | 14 1/4 | 10U5V160 | U1 | 13-Web | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 138 |
21.10 | 21.20 | 19 3/8 | 10U5V212 | U1 | 13-Arm | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 188 |
24.90 | 25.00 | 23 1/4 | 10U5V250 | U1 | 13-Arm | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 213 |
27.90 | 28.00 | 26 1/4 | 10U5V280 | U1 | 13-Arm | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 238 |
37.40 | 37.50 | 35 3/4 | 10U5V375 | U1 | 13-Arm | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 293 |
49.90 | 50.00 | 48 1/4 | 10U5V500 | U1 | 13-Arm | 8 3/8 | 7 1/8 | 23/32 | 25/32 | 8 3/8 | 1 1/2 | 5 5/8 | 15/32 | 428 |
Reviews
There are no reviews yet.
